纸张瑕疵检测、纸张表面缺陷在线检测
返回列表作者：林阳机器视觉解决 发布日期： 2020.05.25 浏览：58
造纸工业的纸张生产流程主要有：制浆、网部纸张成型、压榨脱水、烘干干燥、涂布、压光、卷绕、复卷、切纸等。在纸制浆的过程中，经常会有一些费纸没有完全打成纸浆、或是一些纸浆在储存罐中停留时间过长，而出现一些腐浆团。如果这些腐浆团在整个造纸过程中没有被除去，则会出现在成品纸张中。
另外，纸张中也会存在一些纸张的色斑(费纸中油墨没有完全除去)及纸张裂纹等，这些纸张中的缺陷通称为瑕疵。此类的纸张供给印刷企业，印刷机在印刷时，极有可能对印刷机造成一定伤害，同时也影响到产品的品质及企业的信誉。
纸张表面缺陷检测系统主要用于检测纸张在生产过程中表面出现的蚊虫、孔洞、黑点、线条、褶皱、等缺陷，借助于由工业CCD相机、高亮LED线性聚光光源组成的纸病在线检测的成像系统，及时准确的反应缺陷的的图片、形状、尺寸以及位置等具体信息，在为质量控制、产品评级提供真是准确数据的同时，有效的节约了生产成本、提高了产品质量。
技术参数：
1、检测对象：食品包装纸、特种纸、医药包装纸、淋膜纸等
2、检测幅宽：任意幅宽（根据产品幅宽定制）
3、检测速度：MAX：600m/min

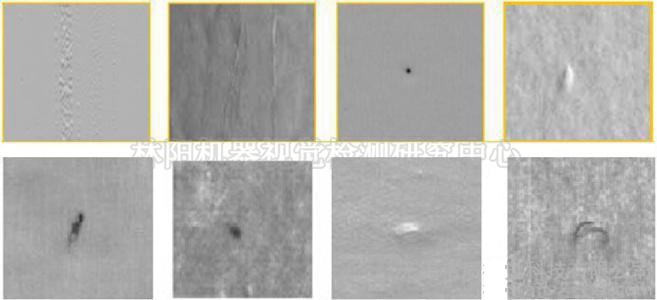

4、缺陷类型：蚊虫、孔洞、黑点、线条、褶皱等缺陷
5、检测精度：0.1mm*0.1mm（根据用户要求进行定制）
6、测宽精度：无横向偏移时误差小于等于3mm

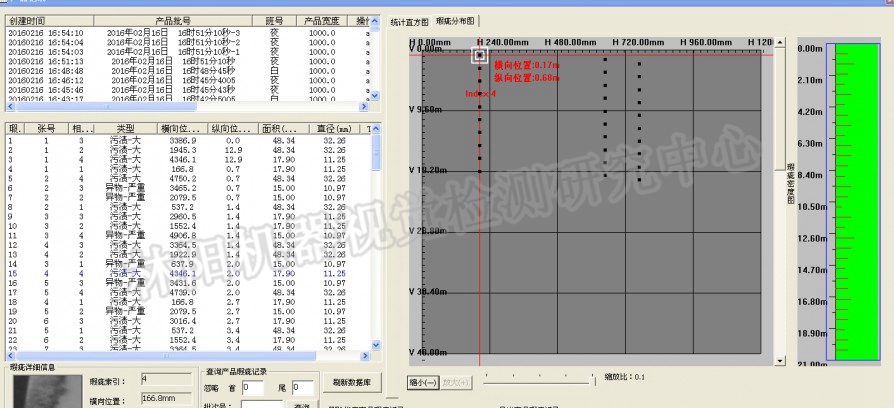

7、缺陷标识：自动报警、在系统软件界面记录缺陷的具体信息
8、历史记录：记录宽度、缺陷大小、面积、横纵向位置等信息
工作原理：

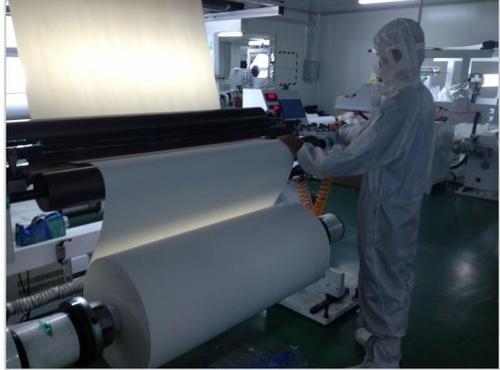

生产线正常生产时，高亮的LED线性聚光冷光源采用透射的原理照射在产品表面（对于纸张较厚、表面缺陷检测角度要求较高的的纸张产品采用反射的检测原理），架设在生产线上的线阵相机进行实时同步扫描，同时系统将相机采集到的纸片瑕疵图像通过机器视觉瑕疵检测系统进行图像处理单元进行瑕疵分割处理。
由于瑕疵图像的灰阶与正常产品的灰阶存在明显差异，从而使系统能够发现瑕疵，同时对瑕疵进行有效的判定、分类。
机器视觉在表面质量检测中能够实现高速、 、在线检测的优越，目前已经在带钢、薄膜、无纺布、纸张等领域广泛应，备受行业用户青睐，其成本低、精度高、安装简易等优点更是不在话下，已经成为自动化生产检测、质量控制等领域的一把利器。
