电路板二维码读取检测识别读取
返回列表作者：admin 发布日期： 2020.01.16 浏览：175
5G时代的到来，对广大电路板企业的研发、生产以及管理能力提出了更高的要求，企业须以更快的速度向市场提供更具有成本效益的产品，提升产品管理追溯效率也是其中 重要的一环。在电路板上标记字符、图案、一维码、二维码等信息进行追溯，可实现自动化、智能化的管理要求，满足精益生产、品质管控、工艺提升的需求已经成为行业的发展趋势。

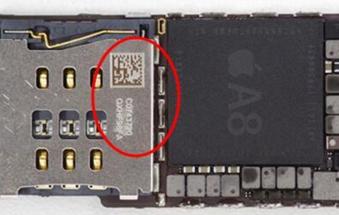

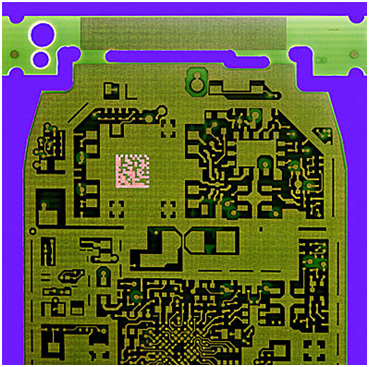

电路板上标记了二维码，二维码读取视觉检测系统应运而生，今天，我们就一起来聊聊视觉检测应用之电路板二维码读取。
一、项目需求
1、使用手动扫描枪检查电路板的二维码，采集到二维码产品信息，上传到客户系统；
2、在700mm宽的输送线上自动采集单排或双排的电路板二维码，上传到客户系统，采集不成功的报警处理。
检测产品：电路板
检测内容：二维码
二、工作流程
①、在电路板流水线上安装三个工业相机，安装位置在电路板的正上方，确保在单排或双排电路板过来时采集二维码；
②、工业相机接收到传感器发出的信号后，拍摄二维码照片，进行二维码信息比对；
③、无线扫描枪采集二维码后，通过蓝牙传送控制器处理信息；
④、当检测到1个二维码漏打或不可读数据时，系统发出声光报警并发出剔除信号，系统保留NG记录；当连续出现3个二维码漏打或不可读数据时，系统声光报警并发出停机信号；
⑤、无线扫描枪和工业相机采集到的二维码信息需要上传到客户的后台系统。
⑥、系统停机后,需人工进行干涉处理复位后,方可重新进行工作。
