　　在现代化电子产品中，印刷电路板（又称PCB板）是电子行业中的重要器件，也是集成各种电子元器件的信息载体。PCB板在电子领域中有广泛的应用，其质量的好坏直接影响到产品的性能。

　　随着PCB板开发的进步，制作工艺日益朝高密度、超薄型、细间距的要求发展，其元器件上的线宽、间距等达到微米级，人工检测的技术逐渐达不到高精度检测的要求，企业对检测自动化的期许日益高涨。

　　传统PCB板缺陷检测的难点

　　PCB板缺陷检测包括两部分：焊点缺陷检测和元器件检测。由于PCB板的应用十分广泛，其检测也备受重视。

　　传统的PCB板多采用人工检测方法，长久以来存在容易漏检、成本高、速度慢等缺陷。随着PCB板需求的日益升高，人工检测的方法已不再能满足PCB板的生产量需求。

　　三维视觉在PCB板检测上的应用

　　基于三维视觉的PCB板检测系统通过图像处理算法和模式识别的方法实现检测。其中，三维视觉高精度算法可快速发现流水生产线过程中的问题，可以有效避免检测过程中未及时发现的问题，降低修复成本。

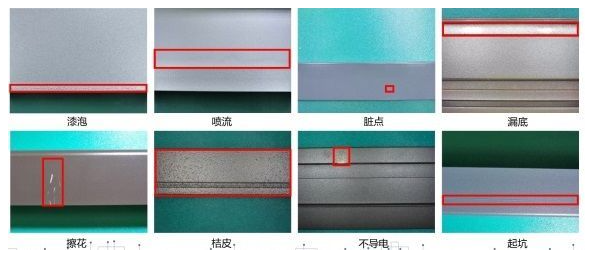

　　借助三维视觉技术，不仅能检测PCB板划痕、污点等各种表面缺陷，还能精准发现常见的尺寸缺陷，例如：短路、焊料变薄、开路。另外，三维视觉还能检测到PCB板中缺少或错误放置的组件。

　　基于三维视觉的PCB板检测系统可以应用于多个行业，如：车载电子设备制造业、通信设备制造业、工业自动化的各种控制系统和传感器、航空航天、能源、家电行业等。尤其在焊接和装配领域使用此方案，能够在生产早期看到工艺问题，并快速识别、及时纠正，解决隐患。

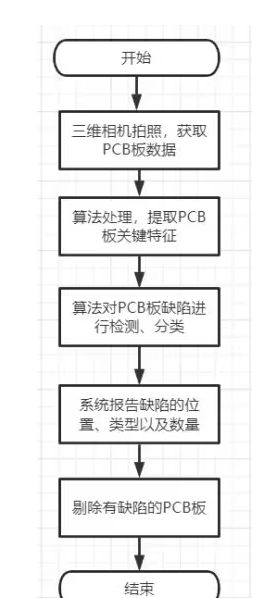

　　电路板表面微裂纹检测检测流程

　　1.数据采集：3D相机对PCB板进行拍照，以获取三维表面数据。

　　2.特征提取和分割：计算机视觉算法，从3D数据中提取PCB板上的关键特征，如元件、焊点、导线等。

　　3.缺陷检测与分类：针对不同类型的缺陷，算法进行缺陷检测，系统会自动识别并标记潜在的缺陷区域。对检测到的缺陷进行分类，以确定其类型和严重程度。

　　4.结果分析和报告：系统将检测结果分析并生成详细的报告，其中包括缺陷的位置、类型和数量。对于常见和严重的缺陷，可以选择自动将有问题的PCB板从生产线中剔除。

如果您对电路板表面微裂纹检测感兴趣有相关的检测需求欢迎来电咨询
