　　近几年来，随着新能源汽车行业的蓬勃发展，新能源汽车市场和国家补贴政策对锂离子动力电池的能量密度、循环寿命、安全性能和电池成本不断提出更高的要求。因此，电池厂商高度重视生产过程中的品质管控，努力提高产品的质量和一致性，并尽可能降低电池生产成本。

　　在锂离子电池工艺开发和品质管控过程中，极片制造属于前段工序，在整个过程中占据着重要位置。

　　机器视觉检测技术——检测极片缺陷

　　锂离子电池极片制造包括合浆、极片涂布和干燥、极片的辊压和裁切等工序。极片涂布和干燥也是制备高品质极片的重要环节。在实际的极片涂布和干燥过程中可能出现各种涂布和干燥缺陷，不利于制备具有均一厚度和面密度的极片，严重影响极片性能和良品率。

　　极片缺陷的种类、形成机制和防治措施

　　在极片涂布和干燥过程中，可能出现的缺陷主要分为三类：点状缺陷、线状缺陷和边缘缺陷。点状缺陷包括团聚体颗粒、针孔缺陷和缩孔缺陷等；线状缺陷主要包括划痕、竖条纹和横条纹缺陷等；边缘缺陷主要包括厚边和拖尾现象等。下面就各种缺陷的形成机制和防治措施进行介绍。

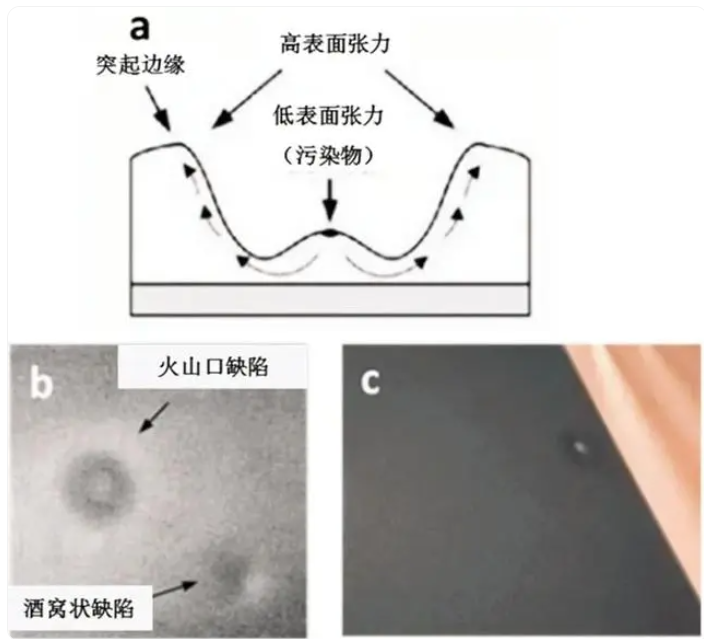

　　缩孔缺陷检测识别

　　在涂布过程中，涂布基材受到较低表面张力物体(如油滴、灰尘等)的污染后，污染物周围的涂布溶液会流向具有较高表面张力的方向，形成像火山口或酒窝状的缩孔缺陷。材料之间表面张力不匹配，是产生缩孔缺陷的主要诱因，但浆料的粘度、流动性以及干燥风速和温度等都可能改变表面张力及其作用过程，从而诱发形成缩孔缺陷。例如，过低粘度(~1 500 mPa·s)的水性浆料在涂布后，溶液因表面张力不同会脱离疏水的石墨、积聚到表面张力较高的位置，形成缩孔缺陷。

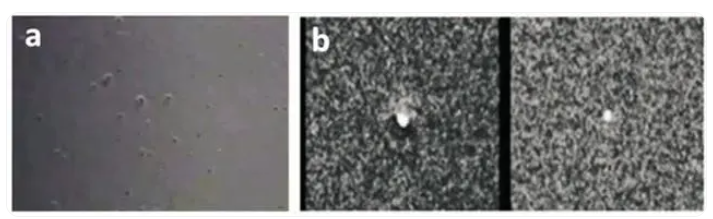

　　针孔缺陷

　　湿膜中的气泡从内层向表面迁移，在膜表面破裂会形成针孔缺陷。气泡主要来自搅拌、涂液输运以及涂布过程。针孔缺陷处活性物质涂层较薄，在电池充放电过程中最易造成微短路；正极涂层出现针孔缺陷会降低材料的库仑效率、倍率性能和循环性能。因此涂布前的浆料需做好脱泡处理。

　　划痕缺陷检测识别

　　涂布过程中，大颗粒聚集在出料狭缝，所制备涂层会出现与涂布方向平行的线状薄区或漏箔线条。这导致涂层不均匀，会影响电池容量的一致性。除此之外，基材质量不佳，有异物挡在涂布间隙上或模具模唇损伤也会造成划痕，要注意排查原因。

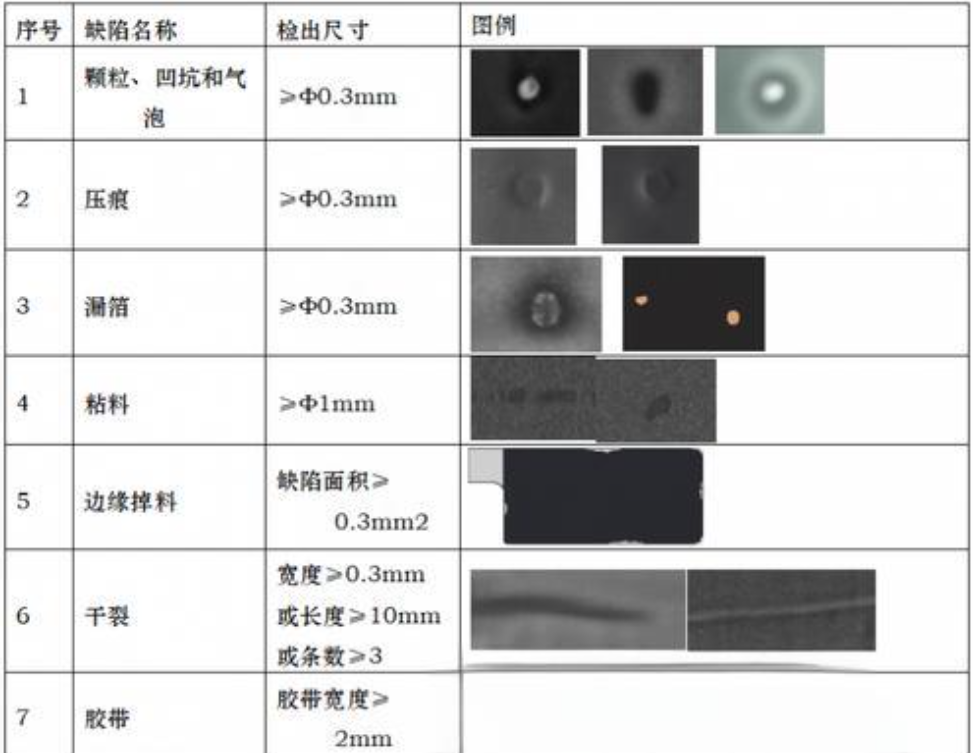

　　所谓“机器视觉”，就是利用机器代替人眼来做测量和判断，主要是通过采用图像控制器(CCD)扫描被测物，图像实时处理及分析缺陷类别，实现对极片表面缺陷的无损在线检测。完整的机器视觉系统综合了光学、机械、电子和计算机软硬件等技术，可检测出0.2mm×0.2 mm及以上的缺陷，检测速度达60个/min，具有检查精度高、处理速度快、抗干扰能力强和运转时安稳可靠等优势，在大规模批量生产模式下可替代流水线员工进行锂离子电池极片进行全面检测。

　　机器视觉检测在锂离子电池制造安全检测中具有明显优势，但离大规模的普及应用还存在一定距离，主要是由于部分电池企业生产工艺、产线自动化程度和进口视觉检测设备兼容性不高，对机器视觉检测系统的功效存在疑惑。因此除少数大型电池厂商和先进企业率先开始应用之外，大多数企业仍持观望态度。

如果您对锂电池极片表面缺陷检测有需求欢迎来电咨询获取更详细的锂电池极片缺陷检测解决方案。
