三维检测的必要性
现代钣金制造业趋于多品种、小批量生产,这种加工方式对生产流程的管控带来了很大的挑战。钣金件的小批量生产需要经常对机床机型进行调整,如激光切割机编程、模具更换等,而频繁的调整会使加工件出现偏差或错误。那么,如何保证各批次钣金件的合格率,这就需要对每批首件进行检测,因为首件不合格将直接导致产品的批量报废,造成企业材料、人工等损失。另外,还需对大批量的钣金件进行抽检,若管控不力导致不合格产品流入市场,将给企业带来不可估量的损失。所以检测就成了钣金加工过程中必不可少的一道工序。
钣金样件三维解决方案

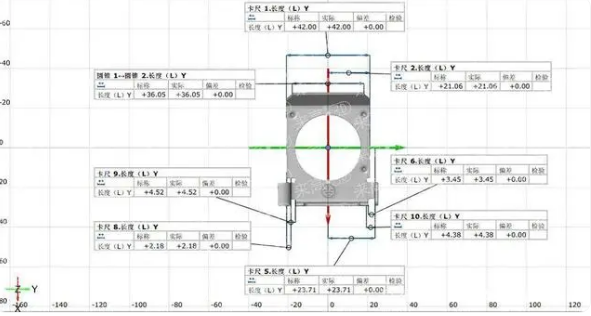

某客户的钣金产品为精密冲压件,对尺寸要求非常严苛。目前客户使用的检测方案有两种:①三坐标检测。但是三坐标设备操作比较繁琐复杂,且对周围检测环境要求比较苛刻,检测时间长,一些复杂的钣金件如果用三坐标进行打点测量,消耗的时间会随着钣金的复杂程度成倍数增长。②人工检测。使用人工对被测钣金进行测量,检测结果容易受人为因素的影响,如“测量从哪点开始”“测量基准的选取方式”等,导致了不同人员的检测结果存在差异,其精度达不到精密钣金件的要求。所以,客户希望通过林阳智能机器视觉尺寸检测系统,来实现不同钣金件的尺寸检测和偏差检测。

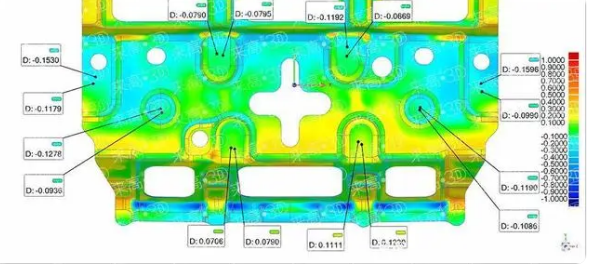

2.钣金件表面三维偏差检测
林阳智能尺寸检测系统优势:
高精度
采用结构光非接触式面扫描技术,能够快速获取各种复杂、不规则的高精度三维数据,无论是多曲面、多凹槽还是有孔位的钣金件,它的检测精度可达±0.01mm,可满足于工业产品检测的需求。
全尺寸

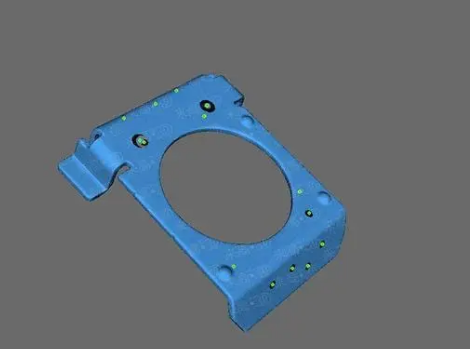

通过三维扫描,可获取特征位置和尺寸、轮廓形状、加工缺陷、表面变形等数据。
自动化
三维扫描仪通过与外接运动机构结合(单双轴转台、机器人等),零件尺寸的检测全程自动完成,无需人为干预,可实现智能化。帮助生产厂商提高检测效率,提升产品的质量和市场竞争力。
