机器视觉检测设备的组成系统及选择要点

　　一个典型的机器视觉系统的组成

　　1.照明高压绝缘电阻测试仪

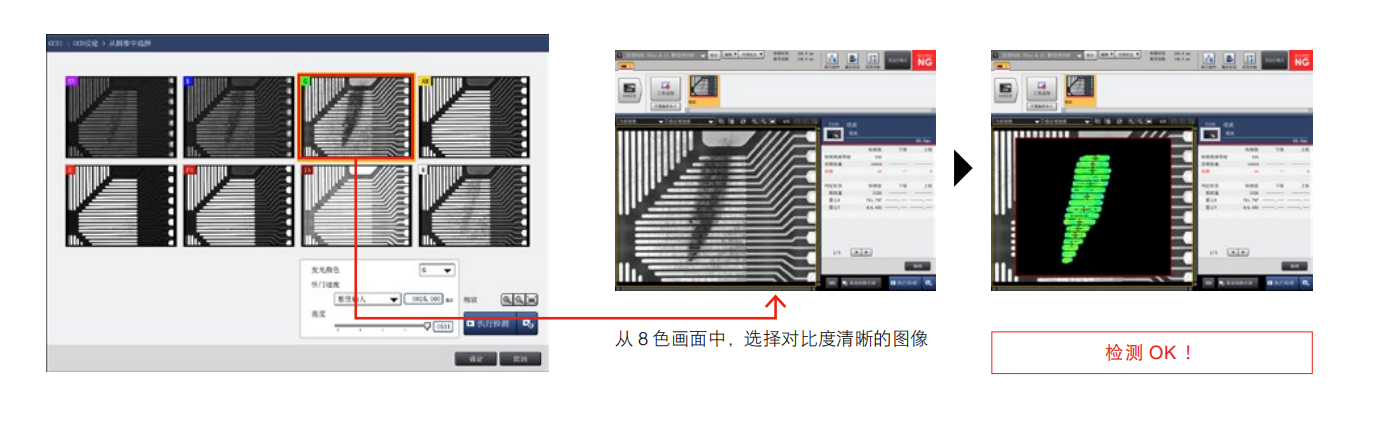

　　照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。由于没有通用的机器视觉光源照明设备，机器视觉检测所以针对每个特定的应用实例，要选择相应的照明装置，以达到 佳的效果。光源可分为可见光和不可见光，常见的几种可见光源有白炽灯、日光灯、水银灯和钠光灯。

　　可见光的缺点是光能不稳定。所以如何使光能在一定的程度上保持稳定，光学筛选机是目前急需解决的问题;另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。

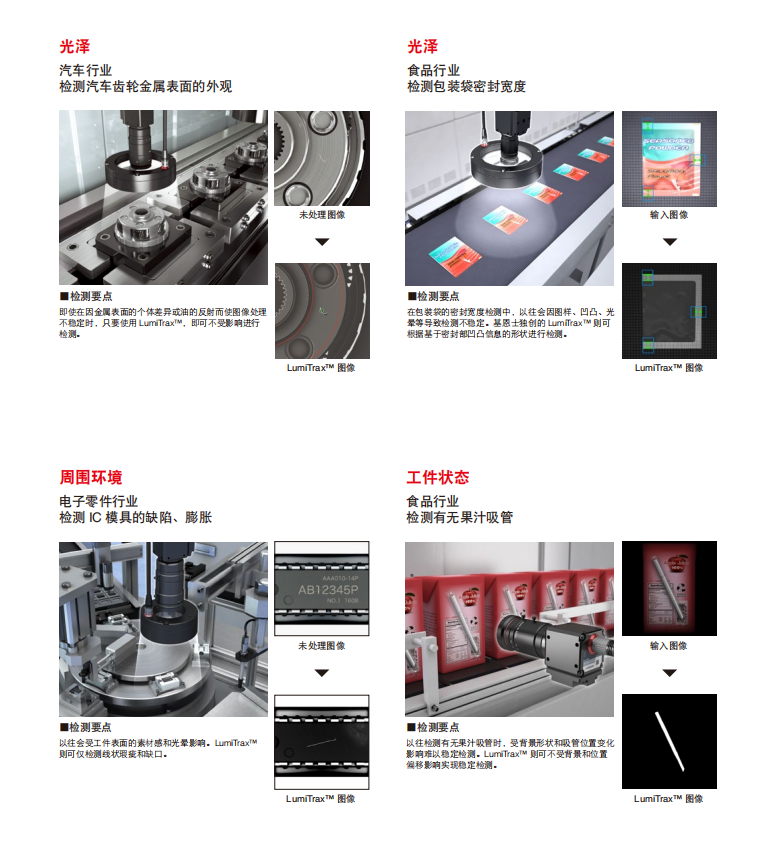

　　照明系统按照照射方法可分为：机器视觉检测背向照明、前向照明、结构光和频闪光照明等。其中，背向光照明是被测物放在光源和摄像机之间螺丝筛选机，它的优点是能获得高对比度的图像;螺丝筛选机前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装;结构光照明是将光栅或光源等投射到被测物上，根据被测物体反射光线的明暗程度，调解出被测物体的三维信息。频闪光照明是将高频率的光脉冲照射到物体上，光学筛选机摄像机拍摄要求与光源同步。

　　2.镜头

　　工业镜头

　　FOV(Field Of vision)=所需分辨率*亚像素*相机尺寸/PRTM(零件测量公差)

　　3.相机

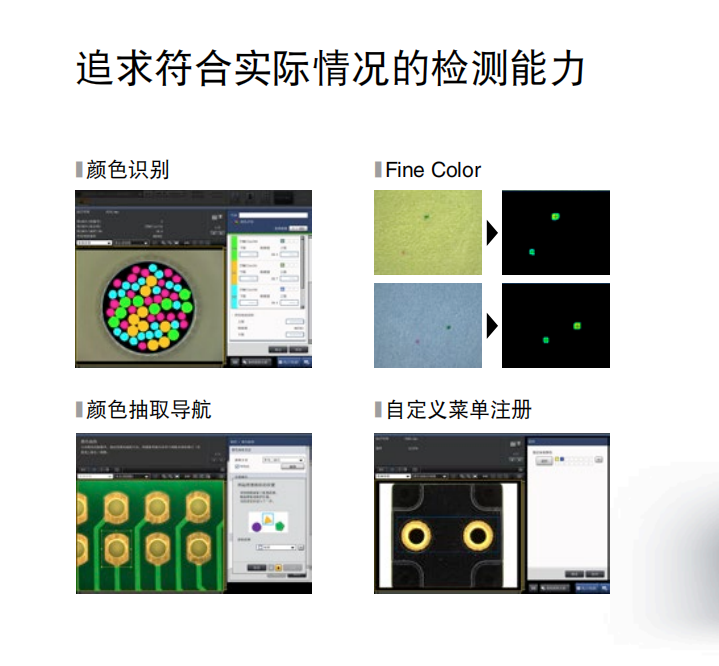

　　按照不同标准可分为：标准分辨率数字相机和模拟相机等。要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD和面阵CCD、单色相机和彩色相机。

　　4.图像采集卡

　　图像采集卡只是完整的机器视觉系统的一个部件，但是它扮演一个 重要的角色;图像采集卡直接决定了摄像头的接口：黑白、彩色、模拟、数字等。

　　比较典型的是PCI或AGP兼容的捕获卡，可以将图像迅速地传送到计算机存储器进行处理，有些采集卡有内置的多路开关。例如，可以连接8个不同的摄像机，然后告诉采集卡采用那一个相机抓拍到的信息。有些采集卡有内置的数字输入以触发采集卡进行捕捉，当采集卡抓拍图像时数字输出口就触发闸门。

　　5.视觉处理器

　　视觉处理器集采集卡与处理器与一体。以往计算机速度较慢时，采用视觉处理器加快视觉处理任务，现在由于采集卡可以快速传输图像到存储器，而且计算机也快多了，所以现在视觉处理器用的较少了。

　　工业镜头：

　　1.工业镜头的接口：

　　C型：C型接口镜头与摄像机接触面至镜头焦平面(摄像机CCD光电感应处的位置)的距离为17.5mm

　　CS型:CS型接口距离为12.5mm,CS型镜头与CS型摄像机可以配合使用。C型镜头与CS型摄像机之间增加一个5mm的C/CS转接环可以配合使用，CS型镜头与C型摄像机无法配合使用。

　　F型：通用型接口，一般适用于焦距大于25mm的镜头。

　　工业相机的选择要点：

　　1.视野范围、光学放大倍数及期望的工作距离：在选择镜头时，我们会选择比被测物体视野稍大一点的镜头，有利于运动控制。

　　2.景深要求：对于对景深有要求的项目，尽可能使用小光圈;在选择放大倍率的镜头时，在项目许可下尽可能选用低倍率镜头;如果项目要求比较苛刻时，倾向选择高景深的 镜头。

　　3.芯片大小和相机接口：例如2/3镜头支持 大的工业相机耙面为2/3，它是不能支持1英寸以上的工业相机。

　　4.注意与光源的配合，选配合适的镜头。

　　5.可安装空间：在方案可选择情况下，让客户更改设备尺寸是不现实的。
