面阵工业相机和线阵工业相机的介绍

　　工业相机按照传感器的结构特性可分为面阵相机和线阵相机，面阵、线阵相机都有各自的优点和缺点，在用途不同的情况下选择合适的传感器的结构工业相机，也至关重要。

　　面阵相机和线阵相机简介

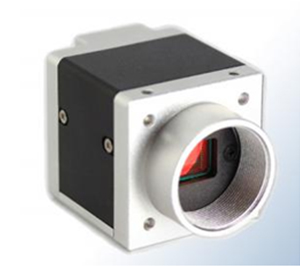

　　面阵相机

　　面阵相机实现的是像素矩阵拍摄。相机拍摄图像中，表现图像细节不是由像素多少决定的，是由分辨率决定的。分辨率是由选择的镜头焦距决定的，同一种相机，选用不同焦距的镜头，分辨率就不同。 像素的多少不决定图像的分辨率（清晰度），那么大像素相机有何好处呢？答案只有一个：减少拍摄次数，提高测试速度。

　　线阵相机

　　顾名思义是呈“线”状的。虽然也是二维图象，但极长，几K的长度，而宽度却只有几个象素的而已。一般上只在两种情况下使用这种相机：一、被测视野为细长的带状，多用于滚筒上检测的问题。二、需要极大的视野或极高的精度。在第二种情况下（需要极大的视野或极高的精度），就需要用激发装置多次激发相机，进行多次拍照，再将所拍下的多幅“条”形图象，合并成一张巨大的图。因此，用线阵型相机，必须用可以支持线阵型相机的采集卡。 线阵型相机价格贵，而且在大的视野或高的精度检测情况下，其检测速度也慢——一般相机的图象是 400K——1M，而合并后的图象有几个M这么大，速度自然就慢了。慢功出细活嘛。由于以上这两个原因，线阵相机只用在极特殊的情况下。

　　应用对比

　　面阵相机：应用面较广，如面积、形状、尺寸、位置，甚至温度等的测量。

　　线阵相机

　　主要应用于工业、医疗、科研与安全领域的图象处理。典型应用领域是检测连续的材料，例如金属、塑料、纸和纤维等。被检测的物体通常匀速运动 , 利用一台或多台相机对其逐行连续扫描 , 以达到对其整个表面均匀检测。可以对其图象一行一行进行处理 , 或者对由多行组成的面阵图象进行处理。另外线阵相机 适合测量场合，这要归功于传感器的高分辨率 , 它可以准确测量到微米。

　　优点对比

　　面阵相机

　　可以获取二维图像信息，测量图像直观。

　　线阵相机

　　一维像元数可以做得很多，而总像元数角较面阵相机少，而且像元尺寸比较灵活，帧幅数高，特别适用于一维动态目标的测量。而且线阵分辨力高，价格低廉，可满足大多数测量视场的要求。

　　缺点对比

　　面阵相机

　　像元总数多，而每行的像元数一般较线阵少，帧幅率受到限制，因此其应用面较广，如面积、形状、尺寸、位置，甚至温度等的测量。由于生产技术的制约，单个面阵的面积很难达到一般工业测量对视场的需求。

　　线阵相机

　　要用线阵获取二维图像，必须配以扫描运动，而且为了能确定图像每一像素点在被测件上的对应位置，还必须配以光栅等器件以记录线阵每一扫描行的坐标。一般看来，这两方面的要求导致用线阵获取图像有以下不足：图像获取时间长，测量效率低；由于扫描运动及相应的位置反馈环节的存在，增加了系统复杂性和成本；图像精度可能受扫描运动精度的影响而降低， 终影响测量精度。
