　　尺寸测量/边缘检测：

　　利用边缘检查的尺寸检查是图像传感器的全新应用趋势。图像传感器可以将检查对象在平面上表现出来，通过边缘检测,测算位置、宽度、角度等。

　　极限

　　下面将按照处理过程来介绍边缘检查的原理。理解原理有助于优化检查设置。除此之外，还将介绍一些有代表性的边缘检查的例子以及可以稳定检查效果的预处理滤镜的选择方法。

　　边缘检测的原理：

　　所谓边缘是指图像内明亮部位与阴暗部分的边缘。边缘检测是通过视觉系统来检测这种浓淡变化的边缘。

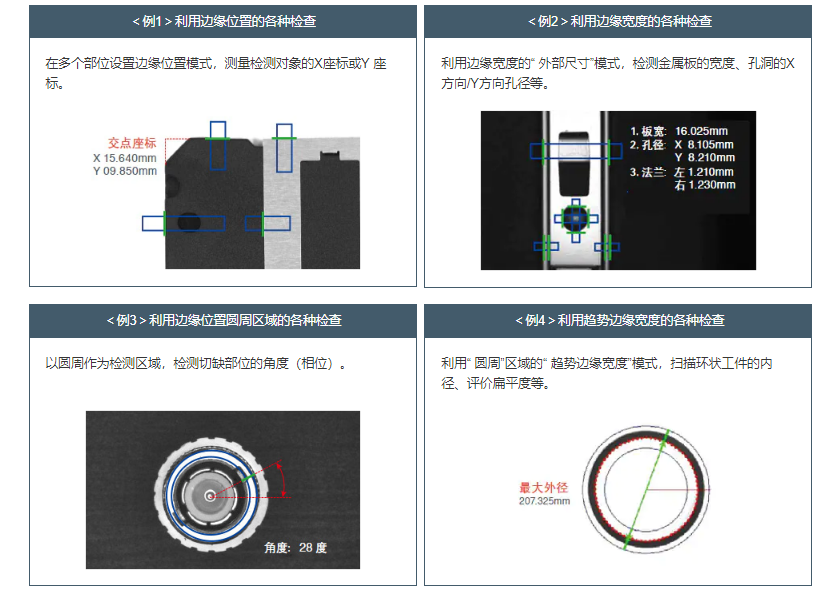

　　边缘检测的代表性检测应用：

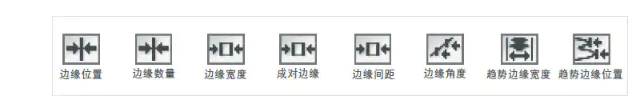

　　边缘检查具有下列衍生模式。下面将分别介绍其代表性应用。

　　趋势边缘模式：

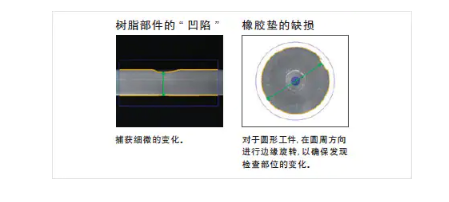

　　趋势边缘位置（宽度）模式是指在扫描检查区域内较窄的边缘窗口的同时检测边缘位置。利用这种检查模式，可以对于一个窗口内的多个点进行边缘位置（宽度）检查，因此可以确保捕获工件的微小变化。

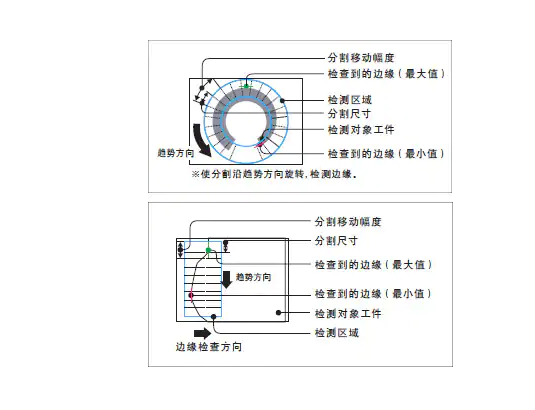

　　检测原理

　　使小范围内的分割以小间距进行移动，检查各点的边缘宽度或边缘位置。

　　提高位置检测精度的方法：

　　缩小分割尺寸

　　缩短处理时间的方法：

　　缩小分割移位幅度（移动量）。

　　趋势方向：

　　分割移动的方向。
