　　描述：在玻璃瓶子的生产和罐装的厂家都需要对瓶子外观进行检测,根据相机所能成像检测的区域分为瓶口平面区域,瓶内和瓶底区,瓶身区,螺纹以及安全环区。外观质量检测瓶体外观：观察瓶体是否有裂纹、气泡、杂质、变形等缺陷。瓶口及螺纹：检查瓶口是否光滑、完整，螺纹是否清晰、完整，与瓶盖是否匹配。瓶底：检查瓶底是否平整、光滑等外观缺陷检测识别欢迎点击查看

　　在机器视觉技能遍及之前，主动化出产线上很多运用了光电技能来辅助人工进行部分检测作业。跟着科技的前进,现代饮料灌装出产线日益向高速化、全主动化的方向开展。从制瓶灌装，再到封盖贴标，对瓶盖包装进行检测，除掉漏装瓶盖、瓶盖歪斜终究到装箱码垛，等不良品这一系列的出产工序都早已完结了机器代替人工的跨过.

　　机器视觉技能主要是用计算机来模拟人的视觉功用提取事物图画中的信息，进行处理剖析，并终究用于实际检测、尺寸和操控。主动化和电脑技能是机器视觉进入工业出产线的关键要素，机器视觉的作业流程是经过光学体系将被摄取目标转换成图画信号，传送给专用的图画处理体系，依据像素分布和亮度、颜色等信息，转变成数字化信号，操控体系对这些信号进行各种运算作出判别，进而依据判别的结果来操控执行单元动作。

　　目前一般的PET饮料灌装出产线都会由吹瓶机、灌装机、打码机、贴标机、装箱机、码垛机等一系列出产设备和相应的出产工序组成，在很多出产厂家，会布置很多工人分布在瓶胚、灌装、套标、装箱等环节进行产品查看。跟着劳动力价格的不断攀升，对出产厂家造成了不小的人工成本压力。因而，用机器来代替人工完结产品的质量检测也就成为了出产厂家的火急需求，瓶胚检测设备放置在吹瓶机之前用于完结瓶胚的各种缺点查看，满瓶检测设备放置在灌装机之后完结封盖液位打码的缺点查看，标签检测设备放置在套标/贴标机之后能够对标签进行全方位的查看，装箱检测设备放置在装箱之后码垛之前进行装箱完整性的查看。

　　瓶胚检测

　　瓶子的外观检测，是日用、饮料、医药等出产中必不可少的一个重要环节，其直接最直接影响便是产品的质量其次便是产品外观，从而影响了顾客的购买欲，现如今许多出产企业对外观检测看得尤为看重，经过机器视觉检测体系就能够对产品的盖子密封性、标签打标检测、满瓶检测经过外观检测体系就可对瓶子整个自身360度外观检测，并解决一系列的问题。

　　瓶子外观缺点在曩昔传统检测人工肉眼检测也会因为一些主观原因而出现过失，费时费力。而现如今跟着科技的开展机器视觉检测设备，具有高准确率、效率高、性能安稳的优势。经过外观检测体系，就能够让作业人员十分清楚地发现问题而且进行改善，从而达到一个抱负的外观，避免因外观问题而影响到产品的出售。

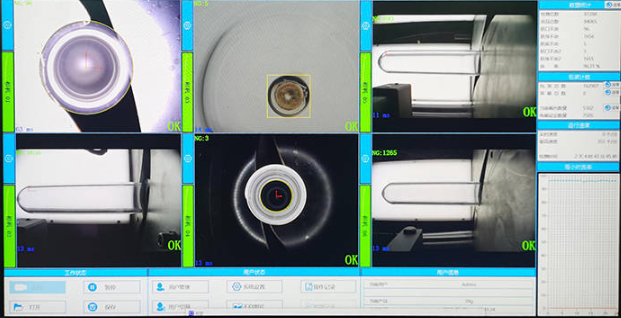

　　瓶胚的缺点一般多出现在顶部、肩部和底部，瓶胚检测计划选用6个高分辨率CCD相机，顶部正光检测，可对瓶口飞边检测，可对瓶胚的顶、肩、底的各种缺点进行全方位查看。其间，在瓶身顶部放置1个相机采集顶面图画正光检测可查看瓶口飞边、瓶口缺口、口面黑点等缺点，在口部上方放置1个相机采集口内壁图画可查看瓶壁黑点、脏污等缺点，在螺纹口侧面距离120度放置3个相机对口螺纹和瓶肩部区域的各种尺度、黑点、合缝线粗、飞边、台阶进行360度无盲区查看，在口部上方放置1个相机采集瓶胚底部图画可查看黑点、水口不良等缺点。

　　瓶子外观缺点在线检测设备关于企业来说，有着很好的优势无接触检测，效率高、数据统计。而经过视觉检测能够更体系和科学，防止人工检测出现误差。

　　满瓶检测

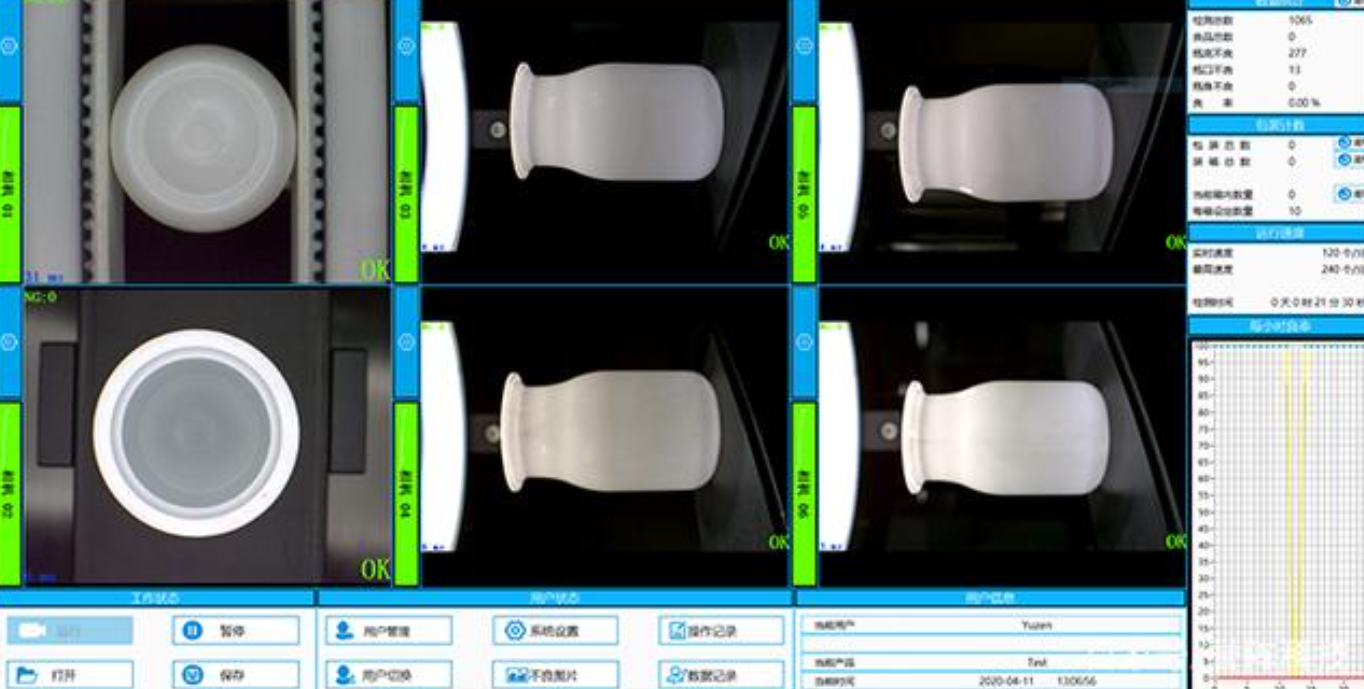

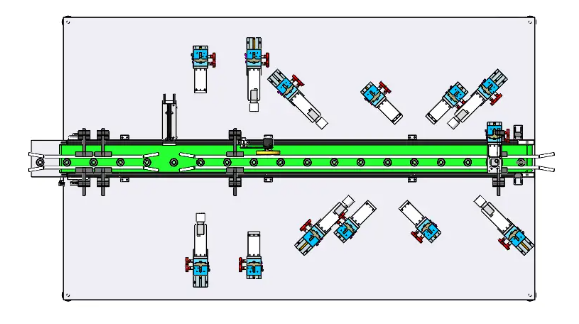

　　满瓶检测计划能够检测液位误差、安全环开裂、PET环缺失、断桥、高盖、歪盖、混盖、无码、码变形、码部分缺失等缺点。该款查验机共配置4组高分辨率CCD面阵相机。封盖液位查验工位由3台高分辨率CCD面阵相机、6个LED光源、1套图画处理体系、1套信号操控体系、1套除掉体系组成，3台面阵相机呈120度距离放置，对封盖进行360度无盲区检测，每个相机配套两块LED光源，别离从正面和背面临瓶盖进行打光，正面光主要检测安全环开裂、PET环缺失、异盖、混盖等缺点，背面光主要检测高盖、歪盖、断桥等缺点。垂直于运送带的相机一起进行液位检测，经过选用正面光和背光相结合的方式，可对泡沫进行有效补偿，极大的进步含有泡沫饮料的液位检测精度。打码查验工位运用1台高速CCD相机和1个LED光源进行打码检测，除了检测常规的打码缺点外，还能够对打码进行准确辨认，避免出现错码的情况。示意图如下：

　　标签检测

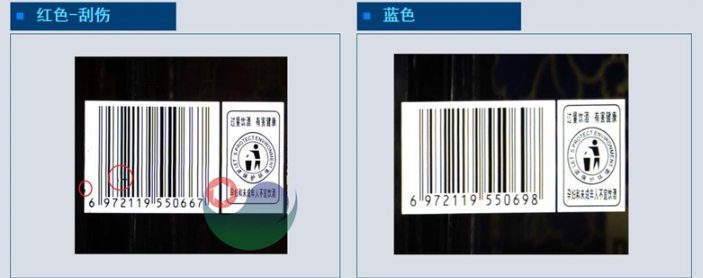

　　饮料产品的标签一方面能够显现品牌称号、产品介绍等图片文字信息，另一方面规划精良的标签作为产品外观的一部分，具有美化包装提升产品形象的效果。跟着消费观念的改动，顾客对产品的外观日益重视，饮料厂家对贴标后产品的标签问题也十分重视。视觉体系能够检测无标、错标、倒标、空白标、切标错误、标签错位、标签倾斜、标签印刷错误、标签破损、翘角等众多标签不良缺点，该体系选用独特的光学计划，在产品四周距离90度布置4台高分辨率CCD面阵相机，对标签进行360度无盲区检测，每个相机配套两块LED光源，别离从上面和下面临标签区域进行打光，经过选用上面光和下面光相结合的方式，可确保标签区域亮度均匀，极大进步标签印刷缺点检测精度。体系示意图如下：

　　例如残次空瓶、灌注不良、封盖不良、贴标不良、装箱不良等缺点品，并操控相应的除掉设备主动从出产线上除掉破损及不合格产品，可大大减轻人的作业量，一方面能够提升出产的柔性和主动化程度，进步产品的产值及作业效率，另一方面为确保制品质量供给强有力的保障，终究提升企业的经济效益和社会形象。
