　　钢材是钢锭、钢坯或钢材通过压力加工制成的一定形状、尺寸和性能的材料。钢材是国家建设和实现四化必不可少的重要物资，其应用广泛、品种繁多，根据断面形状的不同、钢材一般分为型材、板材、管材和金属制品四大类，又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢，优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管钢材、焊接钢管、金属制品等品种。钢材的质量也是重中之重，本文主要介绍一下对钢材物理性能几何尺寸检测的方案。

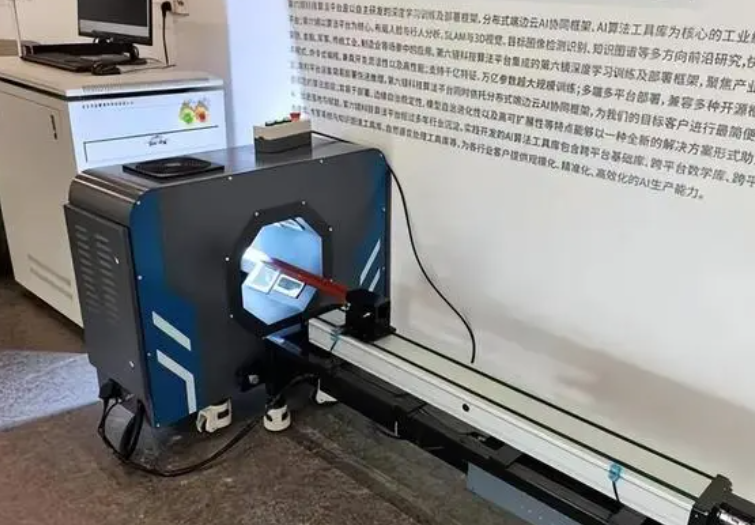

　　应用于轧钢生产线的检测设备，采用风冷水冷相结合的方式，可应用于热轧生产线上进行在线检测，足以应对各种恶劣现场使用。外径检测圆形钢材如高线、圆钢、钢管、金属管等的检测，采用的是轧钢测径仪，检测的为外径与椭圆度尺寸，同时具备软件分析系统，通常采用八轴检测，当然也可根据需求增减测头数，八轴测径仪也可检测螺纹钢的尺寸。边长检测方钢角钢等方形轧材的边长检测，采用横向纵向两组测头，分别检测两个边的边长，并且等边边长与不等边边长均可检测，另外可采用多组测头对六角钢、八角钢等进行检测。

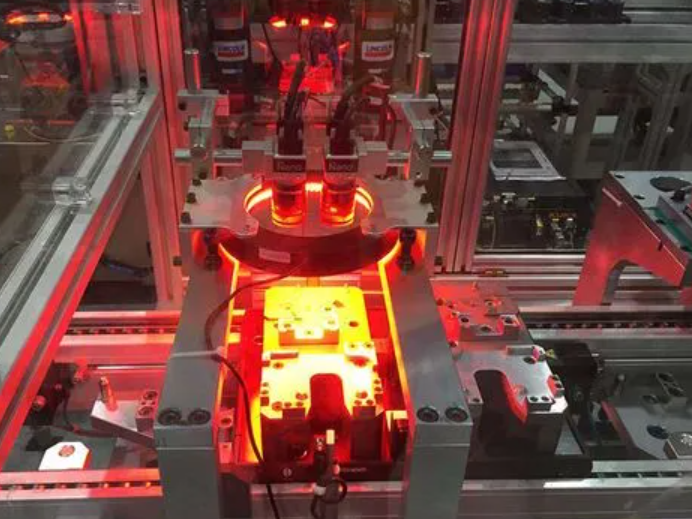

　　机器视觉实现尺寸测量的原理，主要基于数字图像处理、计算机视觉算法以及精确的摄像机标定技术。首先，通过高分辨率的工业相机，机器视觉系统能够捕捉到目标物体的清晰图像。这些图像中包含了物体的几何形状、纹理、颜色等丰富的信息。

　　接下来，图像数据被传输到计算机中，进行一系列复杂的处理。图像预处理是第一步，包括去噪、滤波、对比度增强等操作，目的是提高图像质量，为后续的特征提取和测量提供良好的基础。

　　随后，机器视觉系统会运用边缘检测、角点检测等算法，从图像中提取出物体的轮廓和关键特征点。这些特征点是尺寸计算的关键，因为它们直接反映了物体在二维图像中的位置和形状。

　　但仅仅知道物体在二维图像中的位置还不够，我们还需要知道这些特征点在三维空间中的实际距离。这就需要用到摄像机的标定技术。通过标定，我们可以获得摄像机的内外参数，包括焦距、畸变系数等，从而将图像中的像素距离转换为实际的空间距离。

　　最后，基于所提取的特征点和摄像机的标定参数，机器视觉系统可以精确地计算出物体的尺寸。这些尺寸数据可以用于产品质量控制、生产流程优化等多个方面，为企业的生产和管理提供有力的支持。
