机器视觉钢材尺寸检测-钢材板刚尺寸测量-机器视觉尺寸测量

返回列表作者:admin 发布日期: 2024.12.04 浏览:658

  关键词:钢材尺寸检测、钢材尺寸检测、尺寸检测、机器视觉尺寸检测、钢铁轧制下的智能尺寸测量、钢材检测尺寸、机器视觉钢材尺寸检测、视觉尺寸测量


  描述:宽厚检测钢板、带钢、钢带、金属板等宽度尺寸检测,均可实现,尺寸检验:通过对型钢截面几何尺寸的检测,包括高度、宽度、厚度等方面,以判断其尺寸精度是否达标。自动化视觉检测设备不仅适用于金属件的尺寸检测,还广泛应用于橡胶零部件、精密五金零部件、汽车、手机零件、塑胶零件等多种高精度产品的检测中“一机多用”。


  绿色智能钢厂是现在钢厂改造的方向,以智慧指数为牵引,推动企业数字化、智慧化,做中国先进制造业的智造先行者。“四个一律”“三跨融合”等智慧制造理念正在加速改变传统钢厂运作模式,以工业机器人、无人化行车为代表的智能设备,以及设备智能运维解决方案等极大地促进了制造及服务场景的深度融合。

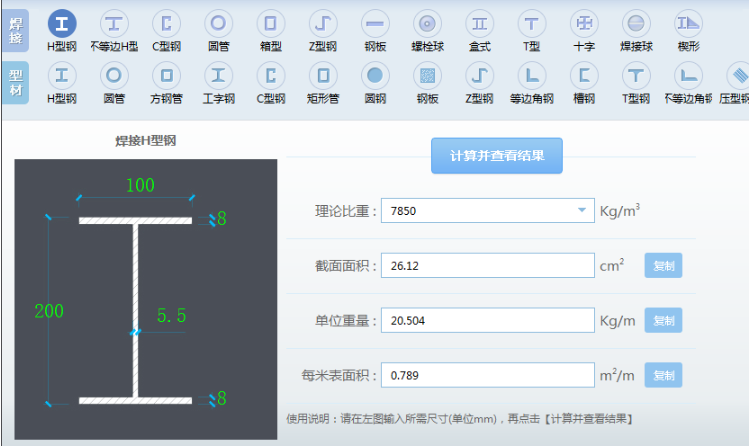

钢材尺寸测量

  钢厂进行智能化改造,离不开智能仪器的在线检测,滞后人工测量并不能胜任钢铁厂的智能轧制,本文来看看那些用于轧钢厂生产中的智能尺寸测量仪。


  在测径方面的应用


  测径,一般为圆形钢材需要检测的数据,高线、圆钢、圆棒、钢管等各种类型的圆形轧材均需要进行外径测量,在线测径仪采用光电测量原理,具备多轴测头,根据外径大小,选择单测头或双测头(间距可调or固定间距)实现外径与椭圆度的检测,其中八轴及其上的测头组数能完成全方位的检测。


  在螺纹钢测量方面的应用


  螺纹钢是带肋钢筋,因此其检测较为复杂,为此研制了螺纹钢测径仪,采用机器视觉原理,进行内径、外径、横肋、纵肋、节距等的检测。也可对锚杆钢进行内径、外径、对角尺寸、螺距、两面横肋偏移尺寸等进行检测。八轴光电测径仪则不仅适用于圆形钢材检测,同样能对螺纹钢进行检测。


  在测边长方面的应用


  角钢、方钢、角铁、方管等方形轧材的检测,可采用边长测量仪进行测量,光电检测原理,对等边、不等边的均可检测。根据使用的测头组数不同,还可对六角钢、八角钢等的对角线进行测量。

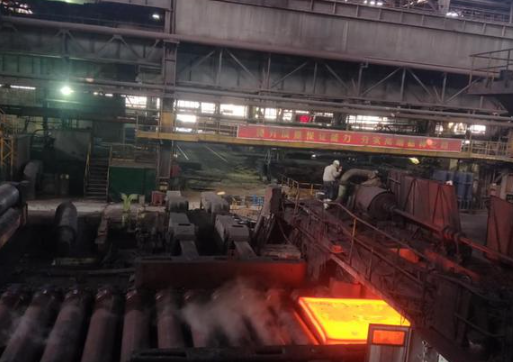

机器视觉钢材尺寸检测

  在直线度测量方面的应用


  在线直线度测量仪依然是采用光电检测原理,由3个测量仪组成,可用于各种圆形棒材、管材等的直线度在线检测,同时可测量外径与椭圆度尺寸。通常用于矫直机前后,用于矫直机前检测,可确定钢材是否需要矫直,安装在矫直机后,可检测经过矫直后的钢材是否达标。


  在测宽度与厚度方面的应用


  之所以放到一起介绍,是因为板材类产品宽度与厚度都是其重要的检测部分,当然根据需求,即可单独选择测宽仪或测厚仪,也可制成测宽测厚仪。通常测宽仪采用光电检测原理,测厚仪采用激光测量原理,根据具体板材检测需求也可定制其他原理的测量系统。


  在测长方面的应用


  测长仪为机器视觉原理,进行长度测量,可通过检测,确定剪切位置,从而得到标准长度的钢材。


  在表面缺陷检测方面的应用


  轮廓仪能进行圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其它长材产品的折叠、翘曲、凹坑、凹槽、凸耳等表面缺陷及几何尺寸检测。

尺寸检测

  轧钢生产中几何尺寸的检测必不可少,为轧钢生产定制各种几何尺寸测量仪,欢迎留言你需要何种类型的智能测量仪,无论是本文介绍的,亦或是没有介绍的。
