薄膜瑕疵在线检测系统，薄膜表面缺陷检测

　　[产品背景]

　　在薄膜的实际生产过程中,由于各方面因素的影响,薄膜表面会出现诸如孔洞,蚊虫,黑点,晶点,划伤,斑点等瑕疵,严重影响了薄膜的质量,给生产商带来了不必要的损失。人眼往往不能及时准确的判断出瑕疵,薄膜表面瑕疵缺陷检测系统能在线对生产过程中产生的表面缺陷瑕疵进行高速,准确的检测,显示和识别薄膜表面上的所有表面缺陷。能检测分别出直径0.01mm-2mm的脏污点,条纹,破损,边缘裂缝,皱折,暗斑,亮斑,边缘破损,黑点疵点,毛发,蚊虫,等常见表面缺陷。强大的表面缺陷模式识别功能,根据表面缺陷的特征,在报警的同时,会指出导致该表面缺陷的设备,工艺问题所在,指导工人及时处理,从而有效的节约了生产成本,提高了产品质量。因此薄膜瑕疵在线检测系统成为高速薄膜生产线中不可或缺的检测设备。

　　[产品简述]

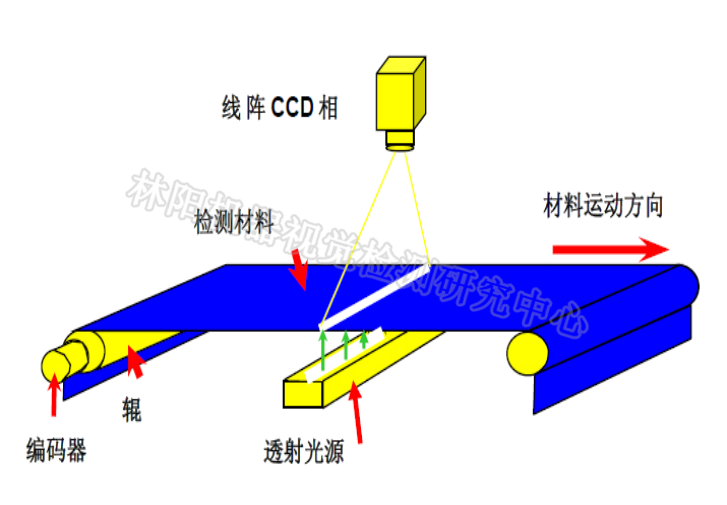

　　薄膜表面缺陷检测系统采用CCD照相机将被检测的目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度,颜色等信息,转变成数字化信号,系统对这些信号进行各种运算来抽取目标的特征,如面积,数量,位置,长度,再根据预设的允许度和其他条件输出结果,包括尺寸,角度,个数,合格/不合格等,实现自动识别功能。从而代替人眼实现与生产线保持同步的在线检测。

　　[技术参数]

　　检测对象：锂电池隔膜,光学膜,保护膜,涂布膜,包装膜等。

　　典型瑕疵：晶点,黑点,蚊虫,污点,线条,划伤,破洞等。

　　检测宽度：任意宽度(通过相机种类数量的组合满足各种幅宽)。

　　检测速度：MAX800m/min。

　　检测精度：0.1mm~1mm

　　瑕疵标识：声光报警,实时贴标,实时显示瑕疵坐标信息分布图

　　[系统功能]

　　Ø100%幅面针孔检测,避免漏检；

　　Ø准确的瑕疵坐标分布图,显示当期及前后多个瑕疵具体图像；

　　Ø实时瑕疵信息展示,记录当前瑕疵的类型,面积（直径）,横纵向位置等信息；

　　Ø产品基本信息模块,记录产品批次号,型号,规格,班号,操作员等信息（可自行修改）；

　　Ø实时的检测米数,报警信息显示；

　　Ø根据瑕疵面积大小,形状,灰阶差异等特征实现瑕疵的自动分类；

　　Ø周期性连续性瑕疵的自动报警,可自行设置报警密度；

　　Ø自动生成每卷产品的瑕疵记录报告,用户可随时调用信息打印；

　　Ø自动换卷并自动打印质量报表；

　　Ø可与用户产线联动,提供远程技术服务；

　　Ø软件功能及界面可根据用户要求进行定制开发。
