机器视觉智能视觉缺陷检测之PIN检测案例！

　　PIN检测分析

　　基于机器视觉的PIN检测，主要应用在插针连接器、FFC、FPC连接端子、芯片引脚等测量。通过非接触测量，对产品质量进行检测。

　　林阳智能视觉检测自主研发的视觉外观检测系统，针对PIN检测专门开发出PIN角测量工具、PIN行间距测量工具，更稳定、更便捷、更 。

　　检测性能指标

　　PIN间距：相邻两PIN的中心距离

　　PIN宽度：每一个PIN的宽度测量

　　PIN高度：每一个PIN的高度测量

　　PIN行间距：针对两排PIN角，分别检测两排每PIN之间距离

　　针角正位度检测

　　测量精度：0.01mm

　　检测核心技术

　　自主研发高分辨率双远心光学系统

　　针对PIN检测的自主视觉算法检测工具开发。

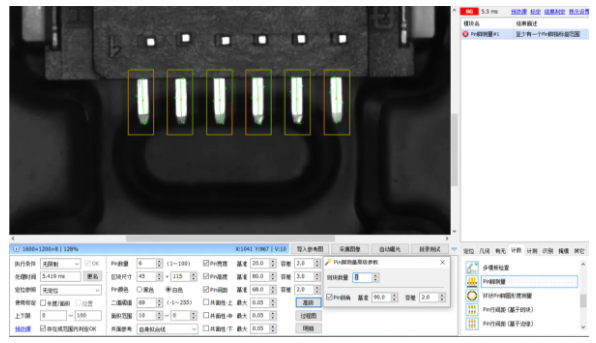

　　基于机器视觉检测系统的PIN角测量

　　一个工具、不限制PIN角个数、所有工艺参数，一次测量。

　　转为PIN角测量开发的工具

　　PIN宽度、PIN高度、PIN间距、PIN倾斜，一次测量

　　基于机器视觉外观检测系统行间距检测

　　PIN行间距检测同PIN角测量一样，一个工具、不限制PIN角个数、所有工艺参数，一次测量。

　　转为PIN角测量开发的工具

　　检测两排PIN上下PIN角边缘间距、PIN角正位度

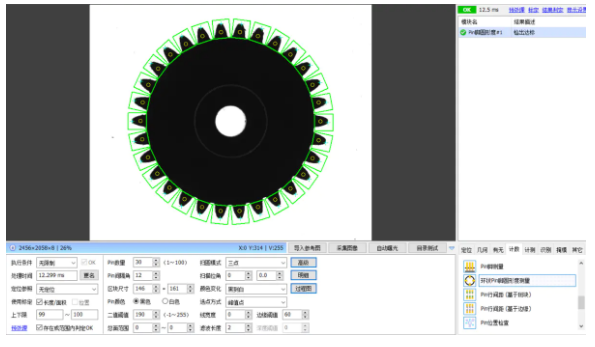

　　环形PIN角圆形度及尺寸的测量

　　针对环形PIN角圆形度检测，在每一个PIN边缘可获取1到3个点，通过边缘点拟合圆，测量环形PIN角的圆形度。

　　可分辨计算每一个PIN边缘1到3个点，距离拟合圆圆心距离，来判断圆形PIN角尺寸。

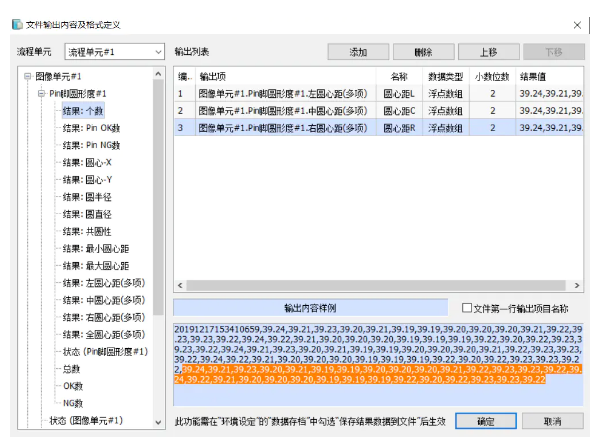

　　PIN检测数据统计

　　PIN各项检测数据保存（Excel、TXT、CSV）
