视觉检测之磁环外观及尺寸检测

　　磁环的应用领域 的广阔，小到耳机上的喇叭磁环，大到 设备上的精密部件，都不乏有磁环的背影。在技术日益 的今天，磁环的生产每天超过上千万件，对于产量庞大的磁环QC工作人员而言，磁环的尺寸和外观检测工作就变得尤为重要和繁琐。

　　今天就带大家一起来看磁环样件的视觉检测案例。

　　视觉检测之磁环检测-视觉检测设备_自动检测设备_机器视觉解决方案_北京林阳智能视觉检测中心

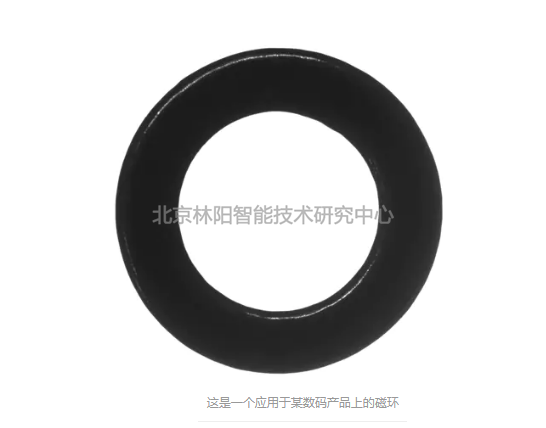

　　它的尺寸精度要求 的高，稍有误差就无法匹配相应的工件位置，或者在使用过程中造脱落损坏从而导致数码产品故障，我们都知道，数码产品的每一个部位都是紧密结合的。因此一个制作成本低的工件也是容易造成数码产品的损坏甚至不能使用，所以不管价值高低，品质的保证是 重要的。因此我们就需要做好品质检测，今天我们就用视觉检测设备对此产品进行打光测试。

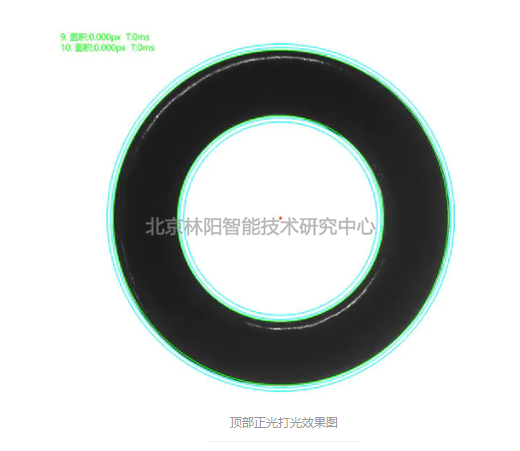

　　从打光看来，整体轮廓 的清晰。我们可以通过图像看到他的圆周边缘是 无瑕的，因此通过正面判断他是一个OK品。

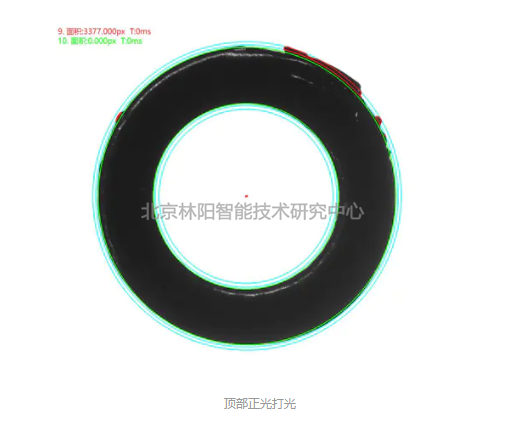

　　通过这个图像我们可以看到一个有缺陷的圆周，右上角局部凸起，这是因为产品生产出来之后有一些披风没有去除干净，通过图像的数据分析，这个是一个NG品，是不允许交货的。

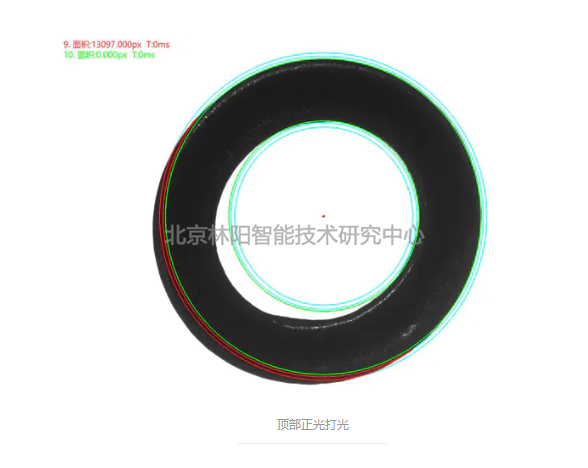

　　通过这个图像，我们可以看到它并不在圆周范围内，左下角已经偏离出来了。通过图像分析，这是一个变形的样件，因此它也是一个NG品。

　　由于这个案例只着重检测他的外观缺陷，所以相对应的厚度尺寸是不需要检测的，但是圆是否规则也设计到了直径的测量，因此我们也为此设备增加了尺寸测量工具。用视觉检测设备检测这样的工件，只需要一个相机就可以完成相关品质检测，检测这样一个样件所需要的时间大概是0.1秒。也就是1分钟大概是600个左右，如果换成人工检测，用卡尺量度，一分钟的效率大概是20-30个，也就是一台设备相当于20个人工的生产效率。

　　使用视觉检测设备对产品进行尺寸检测和外观检测，并不是增加企业的成本，而是降低企业成本，提供生产效率。
