圆形五金配件的视觉检测方案

　　林阳智能视觉检测中心，圆形五金零件机器视觉检测方案，8年来一直致力于视觉检测，其检测设备具有广泛的应用范围和多种检测方案。

　　一、测试的内容和要求

　　测量工件面积：

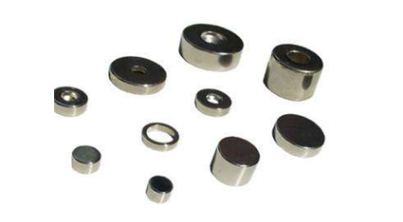

　　4*2.5mm积分高度圆柱样品的检测

　　检测内容：

　　1：边缘缺口、孔和直径的底部检测

　　2：侧检测的总高度

　　3：顶部试验直径，不论是否有孔

　　注：以上检测项目需要在图像下清晰可见才能检测。

　　检测效率：每分钟200~400件(按进样速度计算)。

　　分工：根据检测内容细分检测步骤。

　　二.设备组成和主要机构

　　总体组成：尺寸：900*800*1850毫米

　　型号：sp_302C

　　1：林阳视觉检测软件

　　2：工业计算机

　　3：显示19吋

　　4：工业相机：3台，底部和顶部检测直径，是否有孔，边缘切口，侧检高度

　　5：工业镜头：3 FA工业摄像机

　　6：专业玻璃托盘

　　7：电磁阀

　　8：减速器

　　9：振动柜

　　10：进料设备(振动盘、直接振动、控制器)。

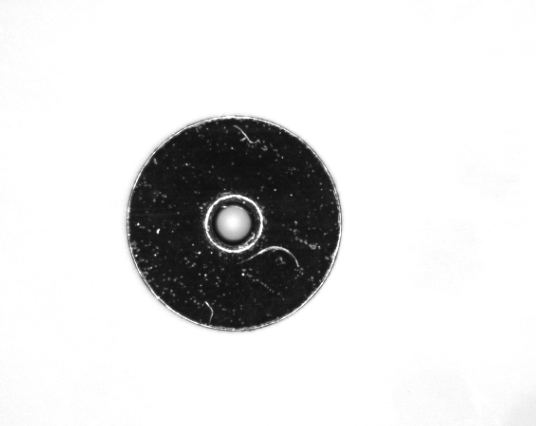

　　底部检测效果原始图片：

　　3：1底检出法

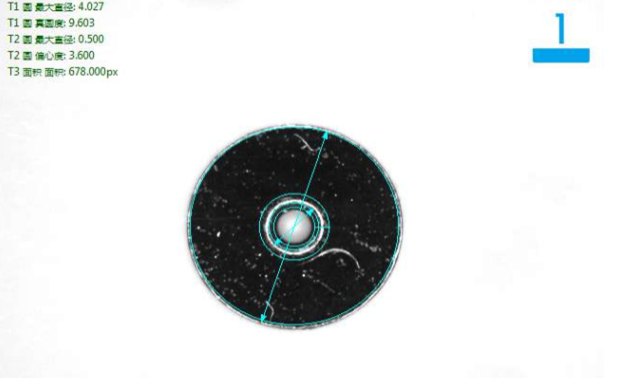

　　底部测试精细产品分析图表：OK

　　3：1底检出法

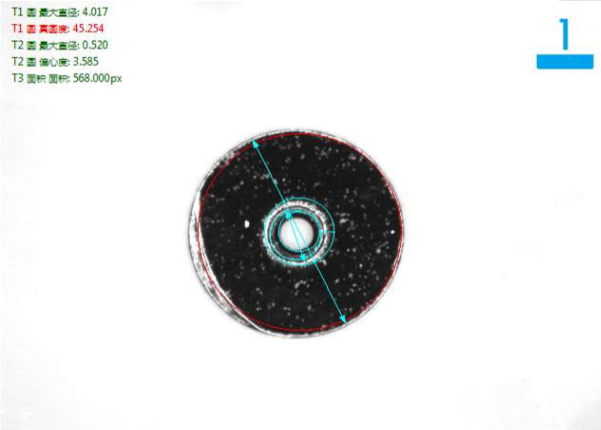

　　底部检测边缘切口缺陷分析图表：Ng

　　3：1底检出法

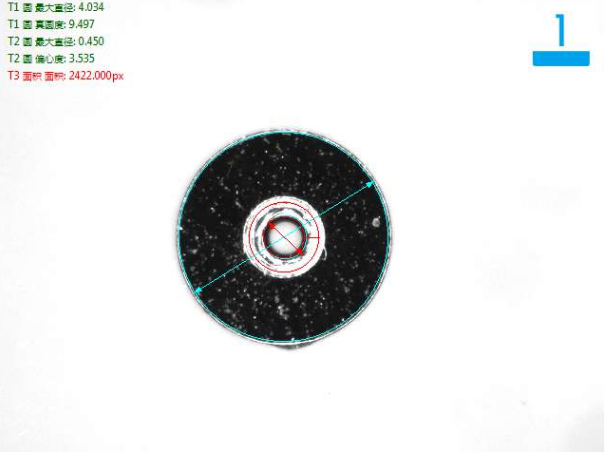

　　底部检查内孔过量不良产品分析图表：Ng

　　3：1底检出法

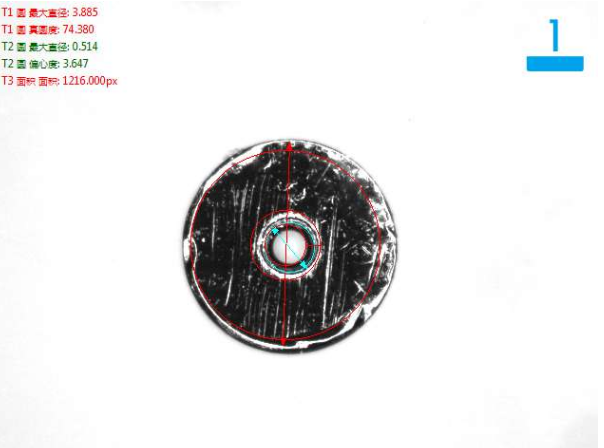

　　底部缺陷产品分析图表：Ng

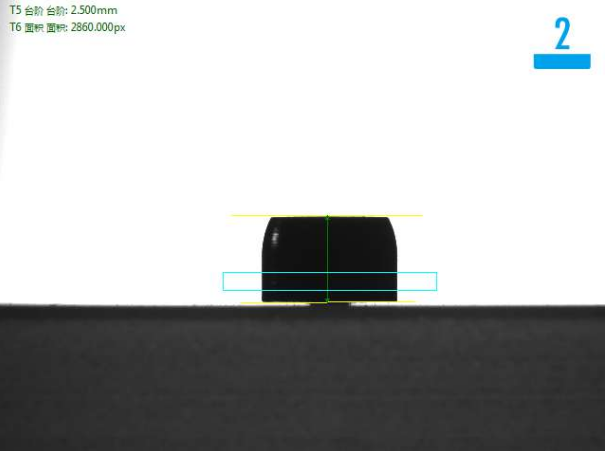

　　3：2侧检测法

　　用于侧检的精细产品分析图表：Ng

　　3：2侧检测法

　　用于侧检的高不良产品分析图表：Ng

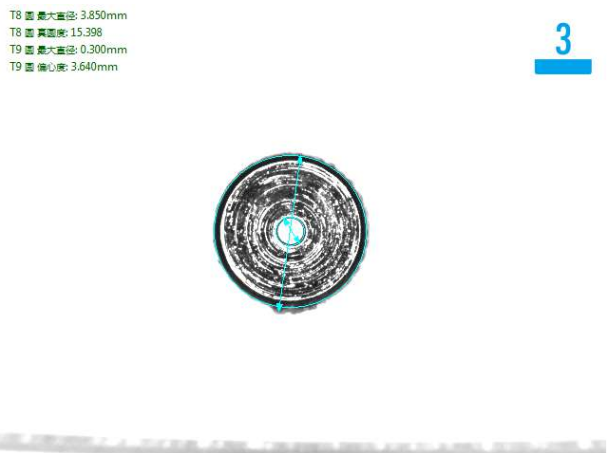

　　3：3 检测方法

　　 测试产品分析图表：Ng

　　四.系统安装要求：

　　设备放置检查空间：分别在管道一侧安装SP视觉检测系统，确保设备有足够的安装空间。

　　环境温度：0-50摄氏度；

　　空气湿度：相对湿度低于90%；

　　电子干扰：为设备提供较少的电子干扰。

　　电源：220 V，50 Hz交流，功耗小于1千伏安。
