食品包装纸表面瑕疵检测设备—表面检测

　　食品包装纸是以纸浆及纸板为主要原料的包装制品，需要满足无毒，抗油、防水防潮，密封等要求，且符合食品包装安全要求的用于包装食品的纸。食品包装纸因其与食品直接接触，且其包装物大部分都是直接入口的食品，所以食品包装纸 基本的要求是必须符合食品卫生的要求，其次根据食品包装纸使用要求的不同,还必须达到相关的技术标准。

　　造纸工业在纸张生产过程中的主要工艺过程有:制浆、网部纸张成型、压榨脱水、烘干干燥、涂布、压光、卷绕、复卷、切纸等。在纸制浆的过程中，经常会有一些费纸没有完全打成纸浆、或是一些纸浆在储存罐中停留时间过长，而出现一些腐浆团。如果这些腐浆团在整个造纸过程中没有被除去，则会出现在成品纸张中。此种纸张供给印刷企业，印刷机在印刷时，极有可能对印刷机造成一定伤害。为此，在造纸的生产过程中，应当采取一定的技术措施检测并剔除含有腐纸浆团的纸张，保证产品的品质。另外，纸张中也会存在一些纸张的色斑(费纸中油墨没有完全除去)及纸张裂纹等，这些纸张中的缺陷通称为污点。

　　林阳智能视觉纸张表面瑕疵在线检测是基于视觉智能化检测系统,主要由线阵视觉传感器,服务器等组成。集高速自动检测,测量,分辨,定位于一体。主要用于跟踪,识别并在分类卷曲中发现,分辨出直径0.1mm以下的孔洞,脏/污点,水滴/油滴印记,条纹,破损,边缘裂缝,漏涂,皱折,刮痕,暗斑,亮斑,边缘破损,黑点,尘埃等常见纸病。系统在发现缺陷时自动停止卷曲,从而迅速从卷筒纸中排除缺陷。并通过声光报警,打印检查结果和缺陷图像,直观显示缺陷点位置,种类,大小,并将其存入桌面数据库,便于管理。

　　系统检测原理

　　将工业线阵CCD相机架设在生产线上方，同时采用高亮的LED线性聚光冷光源进行背打光，通过线阵CCD相机和高速图像处理系统进行实时的在线扫描，系统实时对相机采集到的图像进行处理，当带钢表面出现粘结，锈斑，折印，划痕等瑕疵时，由于瑕疵图像与产品的正常成像存在明显的灰阶差异，从而系统能够发现瑕疵。同时系统根据不同瑕疵缺陷存在明显的灰阶差异，从而对不同的瑕疵进行分类并自动记录瑕疵图像、位置等信息，同时通过信号控制实现对不合格产品的自动标记。

　　线阵CCD摄像机通过连接在幅面驱动轴上的编码器触发获取幅面的图像信息，CCD相机的分辨率、纵向线扫频率等性能确定系统的采集精度，系统精度高，图像数据处理量大，数据经过高速处理后保留带纸张表面瑕疵的数据信息（大小、直径、横纵向位置）并控制输出，计算机系统通过数据库记录和管理缺陷具体位置、大小和图像等信息。

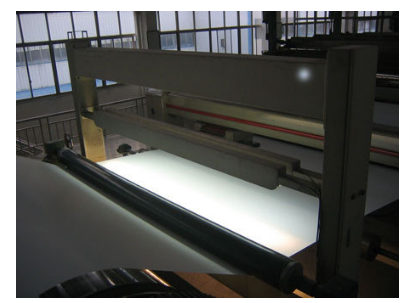

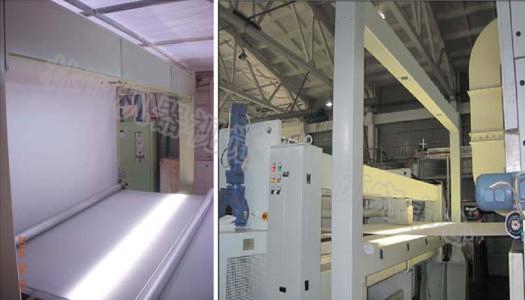

　　纸张表面瑕疵检测设备现场应用图：
