手机玻璃盖板油墨丝印透光检测

　　关键词：缺陷检测

　　摘要：手机玻璃盖板油墨丝印透光检测

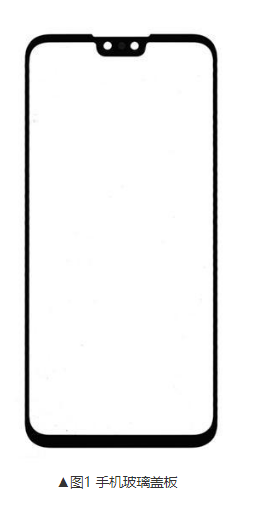

　　手机玻璃盖板需要经过开料、抛光、钢化、超声波清洗、真空镀膜、丝印等一系列特殊工艺制作而成。手机玻璃盖板对手机触摸屏起到保护和美观的作用，在与手机贴合之前需要对玻璃盖板进行外观缺陷检测。

　　本文主要介绍手机玻璃盖板油墨丝印透光检测。该实验的主要技术难点：

　　1、需排除机构上的干扰，同时还需一次性检测整个屏幕；

　　2、检测黑色油墨丝印部分是否透光，精度需达0.04mm，光源工作距离在150~200mm之间。

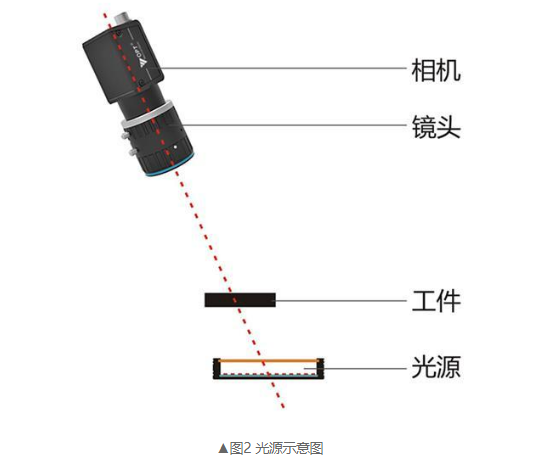

　　如图2所示，由于本方案在机构上的限制比较多，且光源的安装高度必须在150~200mm之间，因此相机要倾斜一定角度以防止相机对机构造成影响。实验中，采用底部背光源进行打光，该光源采用高密度LED阵列排布，提供高强度均匀扩散光照射。此光源广泛应用于胶片污点、透明物体划痕等缺陷检测。

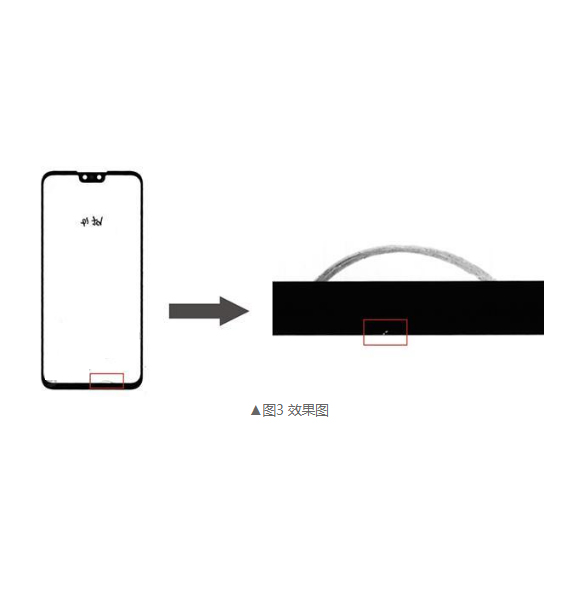

　　如图3所示，若手机屏边框的油墨未印刷完整，则会透光，从而检测出缺陷部分。在采用高分辨率光学设计的工业相机扫描检测，总体畸变0.1%， 小畸变可达0.005%，放大倍率 低至0.21x， 高达2.1x。

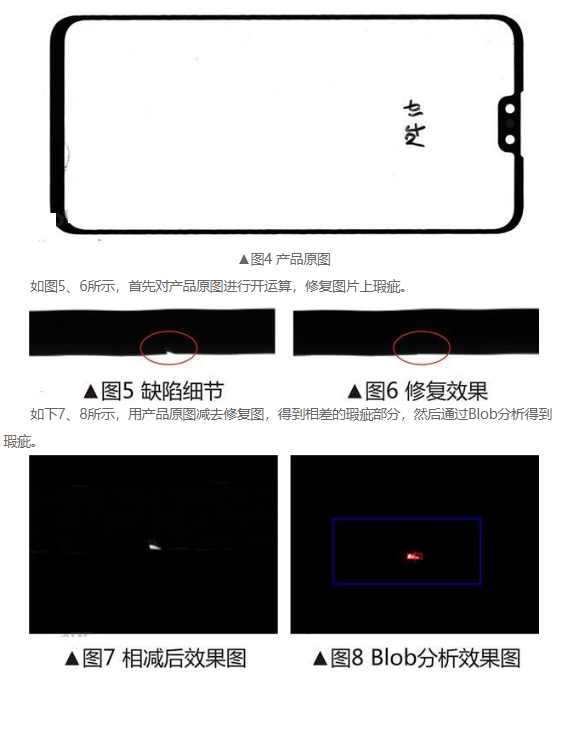

　　如图4所示，正常手机边框为平滑边缘，而有缺陷的边缘则会产生凹陷的缺口。使用林阳智能自主研发的视觉软件，先通过形态学操作工具中的开运算，将产品缺陷进行修补，然后与有缺陷的原图进行相减操作，提取出缺陷部分， 后通过Blob分析工具定位产品缺陷的位置。
