摘要：伴随着如今科技的不断发展进步,人工智能等科学技术的难点被不断的突破,在产品外观检测上有了新技术——机器视觉表面缺陷检测。
零件，指机械中不可分拆的单个制件，是机器的基本组成要素，也是机械制造过程中的基本单元。其制造过程一般不需要装配工序。如轴套、轴瓦、螺母、曲轴、叶片、齿轮、凸轮、连杆体、连杆头等。
列举其中一个零件螺母存在哪些外观缺陷，如何机器视觉检测设备检测螺母外观缺陷。
零件外观缺陷检测之螺母外观缺陷
由于辗牙加工不当,产生金属材料重褶现象。这种牙纹部分重叠是不允许的。
2、裂痕:
淬火裂痕-不允许存在
裂痕是由晶粒横切或沿晶界,且会沿着外来杂质处产生明显裂开纹痕,裂痕一般是因热处理或锻造或其它成型加工中过应力产生的。物件被施以重新,热处理裂痕经常因有锈斑而变色。
由于锻造或切断毛胚操作中,锻造裂痕在螺帽头顶面以及边缘角处产生。杂质裂痕是固件金属杂质或异物原先就存在材料中而产生。
锁紧裂痕
锁紧螺帽之锁紧端於成型加工中受压而产生,裂痕常显现在锁紧端附近部位,也可能在内缘处或外侧处典型的锁紧端裂痕。
3、刻痕和击痕
纵向或者圆周方向的浅的沟槽。是因制作工具超越不锈钢螺母表面的运道而产生。
4、爆裂及剪爆裂
爆裂是在金属内爆开成一条裂痕,在锻造成型过程中,爆裂产生在螺帽之边侧面或边角处或在凸缘螺帽之凸缘周缘上。剪爆裂是在金属内爆开成一条和主轴成45角的裂痕,经常发生在凸缘螺帽的周缘上,典型的爆裂、剪爆裂型态。
5、工具擦伤
在冶模具移动间,于螺帽表面产生如纵向或同心圆槽般之浅沟称之为工具擦伤。
6、缝
缝经常原先就存在原材上,加工时会沿着螺帽轴向方向以直线或平滑线断续地显现着,锻造加工后可能性因缝而产生爆裂情形。典型的缝型态。
7、空隙
原材料内部之空洞,或锻造加工后产生于物件表面孔隙称为空隙。空隙因原材锈斑或切屑毛头或模具标记挤压后未完全填充而形成,典型的空隙型态。
由于锻造加工中所产生的材料重褶现象称为褶痕,褶痕常产生在螺帽头顶或底面或在直径变化处或附近产生,典型的褶痕型态。

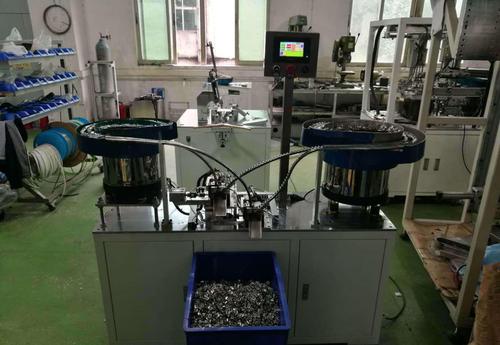

在机器视觉检测设备工作流程中，主要分为图像信息获取、图像信息处理和机电系统执行检测结果3个部分，另外根据系统需要还可以实时地通过人机界面进行参数设置和调整。

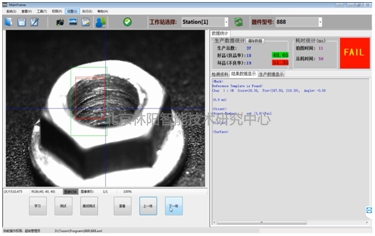

零件外观缺陷检测之螺母检测
