　　在玻璃瓶生产过程中，会产生各种的缺陷产品，给产品带来严重隐患，随着竞争日益激烈，客户对玻璃瓶质量的要求越来越高，为了提高产品出厂质量，厂家现在靠人工检查挑除废品。但人工检查速度慢，需要占用大量的人力、物力资源和场地资源，而且人眼极易出现疲劳和疏忽的情况。主要功能需求:

　　检测系统针对药用玻璃瓶的缺陷检测，包括白色瓶、棕色瓶及有刻度的瓶子等，如下图所示；检测瓶子高度范围在15-150mm，检测速度要求0-280个/分钟

　　玻璃瓶主要检测指标:

　　Ø尺寸检测（包括瓶高、瓶身外径、瓶口外径、瓶口高度等）；

　　Ø瓶身外观缺陷（包括气泡、杂质、褶皱、横竖条纹、粘连、结石、裂纹、刻痕、擦伤及明显的油脏、手印等）；

　　Ø瓶底缺陷从侧面可以拍摄到（包括瓶底凹凸不平、底刺、偏底等）；Ø瓶肩部缺陷（包括斜肩、歪瓶、与瓶身类似的外观缺陷等）；

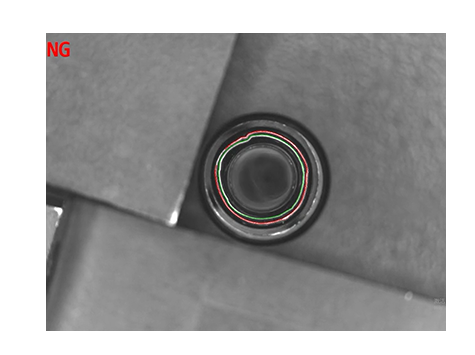

　　Ø瓶口部分的检测内容是除了检测瓶身外观上那些缺陷类型外，还需要检测缺口、破口、圆口不齐等缺陷。

　　检测系统需求分析:

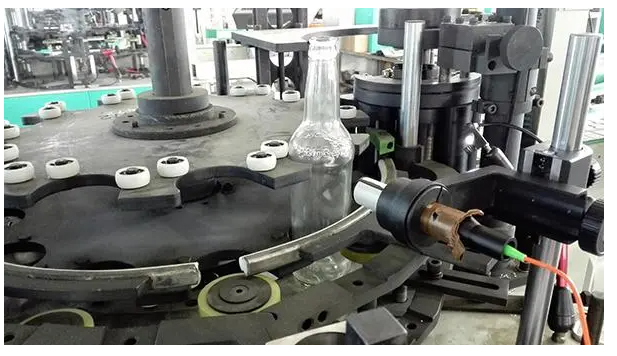

　　Ø为了检测整个瓶身缺陷，选择四个相机从四个方向进行检测，保证每个相机有效检测区域为90度；Ø为了适应各种颜色瓶子检测，系统选用高亮度的背光源从玻璃瓶背后打光方式；Ø为了适应各种规格瓶子检测，系统选用可变焦镜头，实现各个规格的瓶子都能占满整个视场；Ø单独利用一个工位对瓶口缺陷进行检测，为了更好地拍摄瓶口缺陷，专门设计一个特殊的碗型灯光源，对瓶口进行打光。

　　检测系统主要分为以下几个模块:

　　Ø图像采集模块Ø标准模板训练模块Ø产品检测模块Ø错误分类模块Ø显示模块

　　图像象采集模块

　　Ø根据产品规格不同动态调整图像放大比例;Ø根据现场环境动态设置相机参数;Ø根据产品到位信号外触发采集图像,适应现场机速快慢变化.标准模板训练模块Ø提供友好方便的模板训练交互界面Ø根据产品不同的检测区域和检测参数Ø根据瓶子形状特征，提供设置检测多边形区域，使瓶子各个区域得到有效检测

　　产品检测模块

　　Ø通过标准定位模块对瓶子进行定位，解决瓶子由于传送带原因导致倾斜问题，提高检测尺寸的精度；Ø通过预处理调整瓶子整体亮度，得到实际处理区域；Ø对实际区域处理,消除干扰，得到错误区域，并对错误进行分类。错误分类模块Ø根据缺陷形状特征和产生部位判断缺陷类型Ø对于一些分的不太明显的缺陷，如小结石、黑点等用户可以根据数据库中图像数据人为设置,系统利用神经网络自动学习错误特征,在后续检测中自动归类

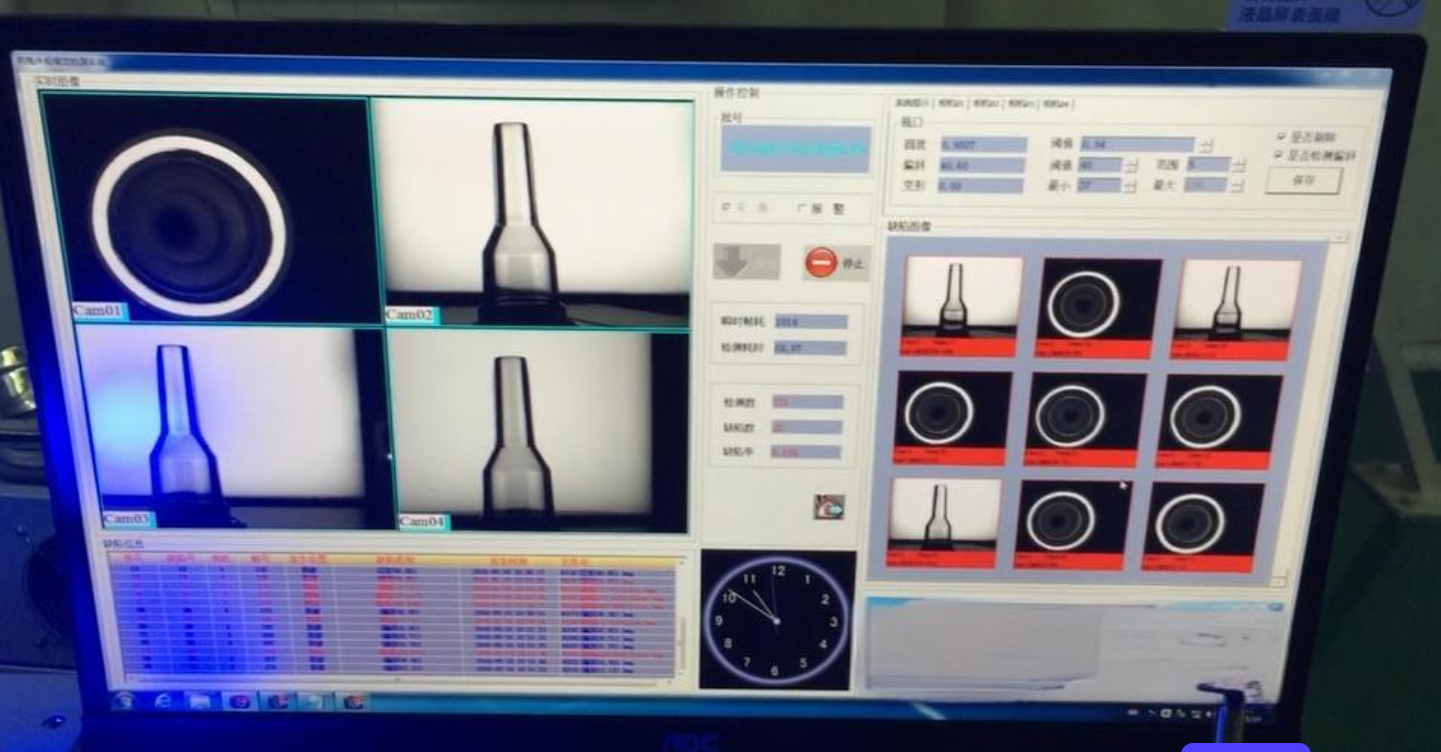

　　显示模块

　　Ø错误缺陷实时显示

　　Ø错误类型自动统计

　　Ø方便历史记录查询,与实际错误产品对照

　　Ø模板设置过程中全部图形界面交互,方便操作

　　Ø可以实时跟踪显示错误图像

　　Ø系统可以适应不同产品规格Ø对产品实现实时在线质量检测

　　Ø可以扩展到对于啤酒瓶等别的种类的玻璃瓶检测

　　Ø最终客户使用方便灵活
