　　描述：在现代化电子制造业中，PCB（Printed Circuit Board，印刷电路板）作为电子元器件的支撑与连接载体，其质量直接关系到整个电子产品的性能与可靠性。线路板外观检查，外观检查是PCB电路板检测的第一步，主要检查电路板表面是否有划痕、污渍、氧化、起泡、线路断裂或短路等缺陷。

　　随着电子制造的发展，电子产品趋向于多功能，智能化和小型化。作为电子产品的重要精密部件，PCB电路板的质量直接影响产品的性能。因此，质量控制尤为重要。PCB板品质检验要求有哪些？

　　1、包装：无色气珠袋真空包装，内有干燥剂，包装紧密；

　　2、丝印：PCB表面的字符和符号的丝印必须是清楚，明显，颜色符合规定，没有重复印刷，漏印刷，多印刷，位置偏位，错印；

　　3、板边板面：检查PCB表面是否有污渍、杂物、凹坑、锡渣残留；板面是否划伤露底材，边缘是否有洗边后留下的毛刺、缺口；多层板是否会有分层、等；

　　4、导线：不能出现短路、开路、导线露铜、铜箔浮离、补线等。焊盘：焊盘应均匀上锡，不能露铜、损伤、脱落、变形等。金手指：光泽，凸点/起泡，污点，铜箔浮离，表面镀层，毛头，镀附着力等；

　　5、孔：检查时对照上一批次好的PCB进行对照，检查有没有漏钻孔、多钻孔、堵孔、孔偏。阻焊膜：检查时可使用洗板水进行擦拭，检查其着附性，检查是否会脱落，有没有气泡、是否有修补的现象等，阻焊膜的颜色必须符合规定。

　　6、标记：字符，基准点，型号版本，防火等级/UL标，电气测试章，厂商名牌，生产日期等；

　　7、尺寸测量：测量来料PCB实际尺寸是否为订单所规定的。

　　8、可焊性测试：抽取部分PCB进行实际焊接，检查能否很容易的将零件焊接上。

　　利用机器视觉技术，PCB电路板外观缺陷检测设备自动外观检查，它基于光学原理，并且全面使用图像分析，计算机和自动控制技术来检测和处理生产中遇到的缺陷。这是一种识别制造缺陷的相对较新的方法。AOI通常在回流之前和之后以及电气测试之前使用，以提高电气处理或功能测试的合格率。此时，纠正缺陷的成本要比最终测试后的成本低很多，通常是十倍以上。

　　1、PCB电路板外观缺陷检测设备工作原理：基于机器视觉的PCB电路板检测筛选机，通过CCD摄像头获取PCB图像，对图像进行去噪、增强、二值化等处理，通过对PCB图像的识别分析，并与PCB参考模板比对，快速而准确地发现印刷电路板的常见缺陷，并将识别结果存档报告。

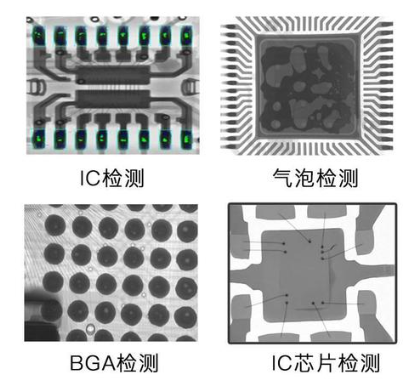

　　2、PCB电路板外观缺陷检测项目：主要检测PCB、BGA封装、管脚和贴片检测，以及焊点、方向错误等完整性检测。

　　3、PCB电路板外观缺陷检测设备特色及优势：

　　①可非标定制，满足不同用户的不同需求。

　　②全自动智能检测、识别及剔除。

　　③采用高分辨率工业相机，检测精度高。

　　④检测速度快、准确度高。

　　⑤全天24小时连续检测。

　　⑥设备操作简单、稳定性好。

　　⑦非接触式无损检测。
