视觉检测技术在模具制造领域的应用

　　型号：视觉检测技术在模具制造领域的应用

　　类别：机器视觉产品应用

　　机器视觉之模具监视器到底如何运用?一直以来模具行业都是既传统又竞争激烈。有很多模具制造厂家都因为工期紧张，模具的缺陷检测问题而干到苦恼。机器视觉检测技术虽广泛应用于工业，但是在模具制造的自动化缺陷检测上，很少有人攻破难关。林阳智能视觉检测的研发人员突破技术壁垒，研发一款模具监视器，能够准确检测模具生产过程中的表面缺陷。

　　视觉检测广泛应用于注塑与压铸生产行业，是利用图像对比的原理来起到监视与保护模具的作用。 简单的说，

　　模具监视器就是有工业PC、工业相机、镜头、光源，有IO信号触发实现抓拍、图片保存在电脑里面，生产过程中，每次都在固定的时间在拍图片与电脑里面保存的图像图像减法，图像差别大过设定的参数就会报警。

　　由此可见，模具监视保护器就像一个人工智能电子眼在注塑机旁边实时监视生产产品质量和保护模具。

　　铸造模具的缺陷在线检测，是指安装在冲床或者模具周边的辅助检测设备，能够在 时间检测模具的表面缺陷，以判断是否达标，为下一轮生产做准备。

　　某结构件铸造企业，在实际生产过程中，用于铸造结构件的模具在产品脱模后，可能会产生残渣留存在模具表面上，如果直接将该模具用于新一轮的生产，会造成下一轮产品的表面缺陷，影响合格率。采用人工的方式检验，因铸造环境温度较高(模具周边温度70℃，环境温度可达50-60℃)，对于检验操作人员是一项较大的考验，且检验效率低、劳动强度大，造成人员流失率高，不利于铸造生产的现代化发展。瑞视特科技联结合多年来机械视觉及设备可靠性防护方面的应用，提出了一种可行的解决方案。

　　模具监视器的用途：

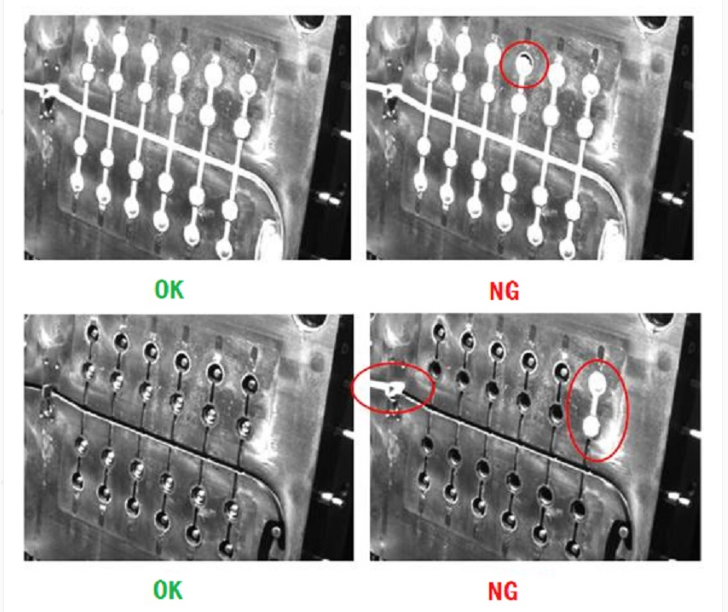

　　1. 用于成型品留定模检

　　2. 当有成型品留定模时，会在动模侧形成空穴，这空穴会被模具保护器觉察并报警。

　　3. 用于插件放置检测

　　当成型中有插件需要放置时，模具保护器会自动检测插件数量及位置是否正确。

　　4. 用于顶针或镶件断裂检测

　　顶杆或细小的镶件折断会对模具造成损伤或造成大的批次不良，模具保护器能洞察这一切，并能立即阻止合模， 报警。

　　5. 用于滑块在位情况检测

　　开模后检查滑块是否回位，合模前检查滑块有无在位。

　　6. 用于填充不足的检测

　　填充不足现象发生时，会改变产品的形状或表面光泽。

　　7. 用于毛边的检测

　　有毛边出现时，产品的范围会变大。

　　8. 用于落下不良检测

　　一次或几次顶出以后，仍有产品未脱落，这时合模是 危险的，尤其是贵重的模具。模具保护器能在这千钧一发之际大显身手、发出禁止合模指示，以防止损坏模具的事故发生。

　　9. 用于减少不必要的顶出次

　　有些注塑机有再次顶出功能，模具保护器能配合注塑机的这一功能，来减少顶出次数。我们可以把顶出次数设定为单次或两次(本应该设定为更多次)经过顶出以后仍有未脱落的产品时，模具保护器会发出再次顶出指令，直至完全脱落再进行下一动作。

　　10. 用于生产线或组装线

　　可以完成部件的识别、选别或纠错任务，帮您实现自动化生产。

　　11.用于品质管理

　　可以把各个产品的标准样板存档，保存在控制器里，质检员可以时时地或者不定期地把现产品与样板比对，能既准确又及时地发现不良品。
