PCB板常用检测方法，PCB板检测-视觉检测

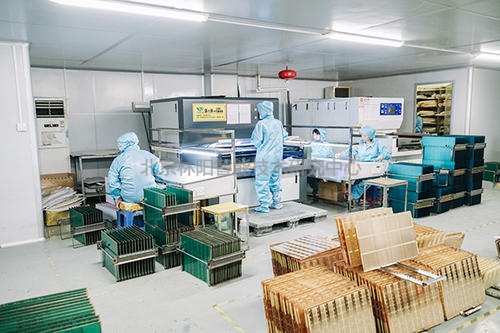

　　为了保证PCB板的生产质量，厂家在生产的过程中经过了多种检测方法，每种检测方法都会针对不同的PCB板的瑕疵。主要可分为电气测试法和视觉测试法两大类。

　　电气测试通常采用电气测量各测试点间的阻抗特性的方法，来检测所有通导性（即开路和短路）。视觉测试通过视觉检查电子元器件的特征以及印刷线路的特征找出缺陷。电气测试在寻找短路或断路瑕疵时比较准确，视觉测试可以更容易侦测到导体间不正确空隙的问题，并且视觉检测一般在生产过程的早期阶段进行，尽量找出缺陷并进行返修，以保证 高的产品合格率。

　　PCB板常用检测方法如下：

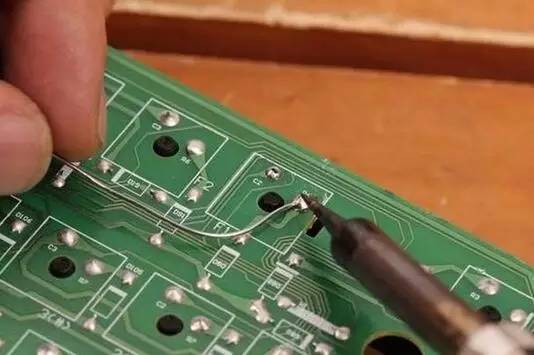

　　1、使用放大镜或校准的显微镜，利用操作人员视觉检查来确定电路板合不合格，并确定什么时候需进行校正操作，它是 传统的检测方法。它的主要优点是低的预先成本和没有测试夹具，而它的主要缺点是人的主观误差、长期成本较高、不连续的缺陷发觉、数据收集困难等。目前由于PCB的产量增加，PCB上导线间距与元件体积的缩小，这个方法变得越来越不可行。

　　2、PCB板在线测试

　　通过对电性能的检测找出制造缺陷以及测试模拟、数字和混合信号的元件，以保证它们符合规格，己有针床式测试仪和飞针测试仪等几种测试方法。主要优点是每个板的测试成本低、数字与功能测试能力强、快速和彻底的短路与开路测试、编程固件、缺陷覆盖率高和易于编程等。主要缺点是，需要测试夹具、编程与调试时间、制作夹具的成本较高，使用难度大等问题。

　　3、PCB板功能测试

　　功能系统测试是在生产线的中间阶段和末端利用专门的测试设备，对电路板的功能模块进行全面的测试，用以确认电路板的好坏。功能测试可以说是 早的自动测试原理，它基于特定板或特定单元，可用各种设备来完成。有 终产品测试、 新实体模型和堆砌式测试等类型。功能测试通常不提供用于过程改进的脚级和元件级诊断等深层数据，而且需要专门设备及专门设计的测试流程，编写功能测试程序复杂，因此不适用于大多数电路板生产线。

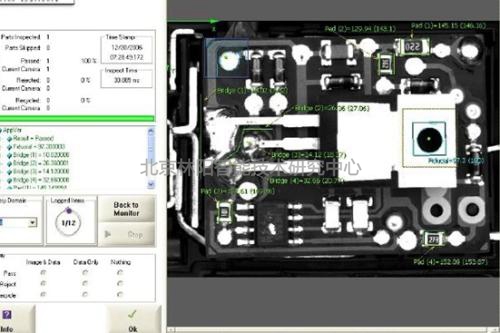

　　4、自动光学检测

　　也称为自动视觉检测，是基于光学原理，综合采用图像分析、计算机和自动控制等多种技术，对生产中遇到的缺陷进行检测和处理，是较新的确认制造缺陷的方法。AOI通常在回流前后、电气测试之前使用，提高电气处理或功能测试阶段的合格率，此时纠正缺陷的成本远远低于 终测试之后进行的成本，常达到十几倍。

　　5、自动X光检查

　　利用不同物质对Ｘ光的吸收率的不同，透视需要检测的部位，发现缺陷。主要用于检测超细间距和超高密度电路板以及装配工艺过程中产生的桥接、丢片、对准不良等缺陷，还可利用其层析成像技术检测IC芯片内部缺陷。它是现时测试球栅阵列焊接质量和被遮挡的锡球的 方法。主要优点是能够检测BGA焊接质量和嵌人式元件、无夹具成本；主要缺点是速度慢、高失效率、检测返工焊点困难、高成本、和长的程序开发时间，这是较新的检测方法，还有待于进一步研究。

　　6、激光检测系统

　　它是PCB测试技术的 新发展。它利用激光束扫描印制板，收集所有测量数据，并将实际测量值与预置的合格极限值进行比较。这种技术己经在光板上得到证实，正考虑用于装配板测试，速度己足够用于批量生产线。快速输出、不要求夹具和视觉非遮盖访问是其主要优点；初始成本高、维护和使用问题多是其主要缺点。

　　7、尺寸检测

　　利用二次元影像测量仪，测量孔位，长宽，位置度等尺寸。由于PCB属于小薄软类型的产品，接触式的测量，很容易产生变形以致于造成测量不准确，二次元影像测量仪就成为了 佳的高精度尺寸测量仪器。思瑞测量的影像测量仪通过编程之后，能实现全自动的测量，不仅测量精度高，还大大的缩短测量时间，提高测量效率。
