卡片工业质量检测及表面字符检测识别

　　关键词：卡片视觉检测、卡片表面检测、机器视觉检测设备、机器视觉检测

　　摘要：本系统可以适用于目前制卡厂家的大部分卡片质量检测。本系统是针对制卡行业的一整套卡片工艺质量检测系统,该设备通过机器视觉检测的方法来进行卡片表面检测

　　本系统是针对制卡行业的一整套卡片工艺质量检测系统，该设备通过机器视觉检测的方法来进行卡片质量在线检测。卡片在生产过程可能产生印刷缺陷、号码错误、冲切位置偏移等问题。这些情况就造成人工检测难度大、任务重，很难做到全面检测的效果，因此利用机算机视觉技术代替目前人工检测方法，克服人工检测的缺点，提高卡片出厂质量，是实现精品制造的必然趋势。本系统可以适用于目前制卡厂家的大部分卡片质量检测。

　　一．系统功能要求如下:

　　卡片质量检测设备主要是对卡片外观、号码、尺寸进行检测和好坏品分仓。

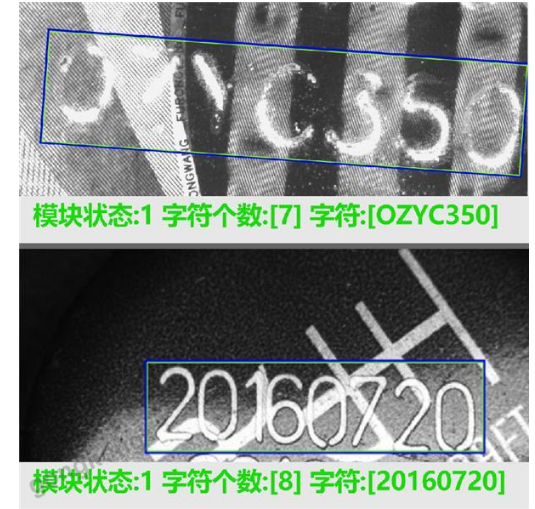

　　1．号码检测，包含各种工业字体，标点符号的识别，验证号码规律，存储，可以自行设定多种号码规律，设定批次的型号号码，检测号码规律是否符合定义的规律。

　　2．条码检测，包含BAR128，BAR64等。

　　3．表面检测，针对各种印刷缺陷，可以对多次印刷进行套印检测。

　　4．尺寸检测，针对各种冲切偏移或印刷位置偏移，可以进行角度检测，平面距离检测等。

　　二．系统结构

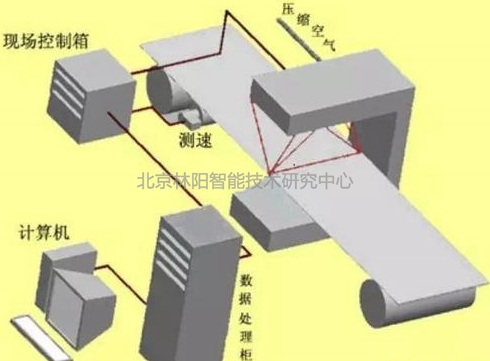

　　包括：分料器，纠偏机构，检测皮带，剔废机构，收料皮带，控制系统，视觉检测系统。

　　三．系统检测原理

　　设备有一个高速飞达，可以 高达到10张卡片/秒的速度进行发卡，卡片平稳的发送出来，经过一段吸风皮带到达检测摄像机的下方，吸风皮带的作用主要是定位，防止卡片在皮带上打滑，经过检测摄像机时卡片会触发光纤传感器，摄像机进行外触发采图，进行检测，如果卡片有缺陷，则通过IO卡进行延迟踢废，设备提供两个仓位进行卡片堆放，分别为好品仓和缺陷品。
