螺丝螺牙缺陷检测——机器视觉检测设备

　　关键词：螺丝表面检测、螺丝检测设备、螺丝表面检测、螺丝滑牙检测、螺丝表面螺纹检测

　　摘要：对于螺丝外观的检查,一般分为三个部分,首先对于一个螺丝的外观是否正常,螺帽是否倾斜等等的检查,这种检查还有存在着可以存在的缺陷螺丝和不能够存在的缺陷螺丝等

　　实现的过程如下图：

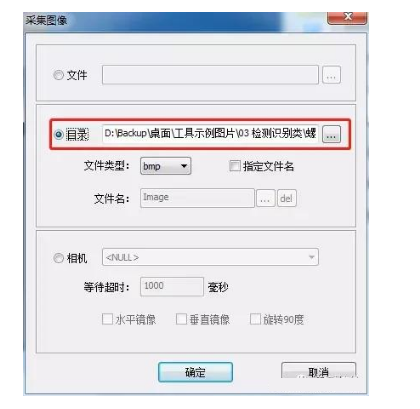

　　1.采集图像。添加“采集图像”工具至流程栏，选择采集路径为“目录”，图像的格式为BMP或JPG。如下图1所示

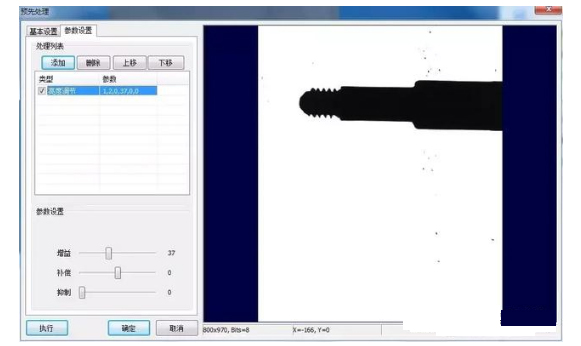

　　2.图像预处理。添加“图像预处理”工具至流程栏，检测区域设置为全局，参数设置添加“亮度调节”，将螺牙与背景进行明暗分割。如下图2所示。

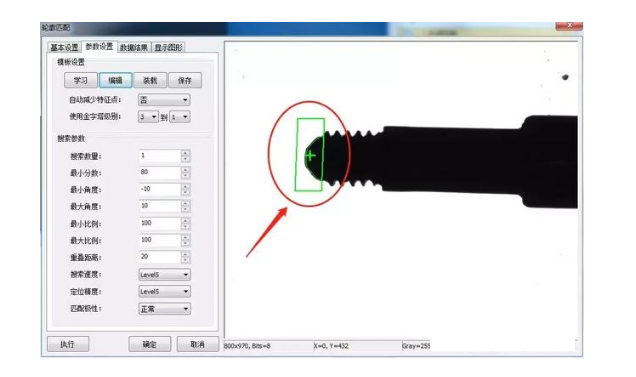

　　3.轮廓匹配。添加“轮廓匹配”工具至流程栏，学习模板，设置旋转 小角度和 大角度。如下图3所示。

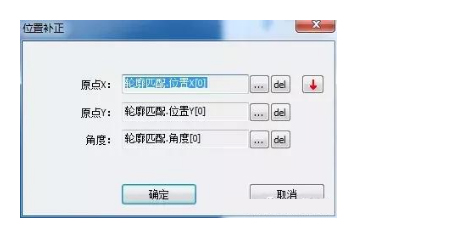

　　4.位置补正。添加“位置补正”工具至流程栏，添加原点X、Y、角度信息，信息选择轮廓匹配的位置，如下图4所示。

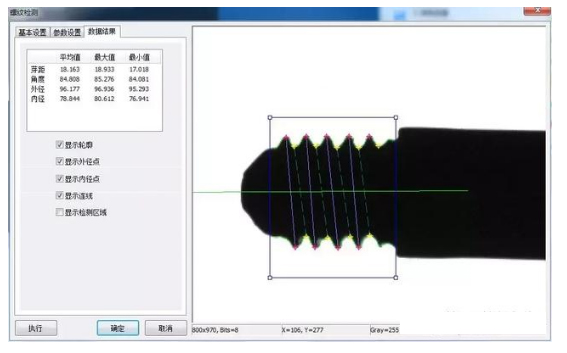

　　5.螺纹检测。添加“螺纹检测”工具至位置补正与结束补正之间，螺丝方向选择水平方向，如下图5所示

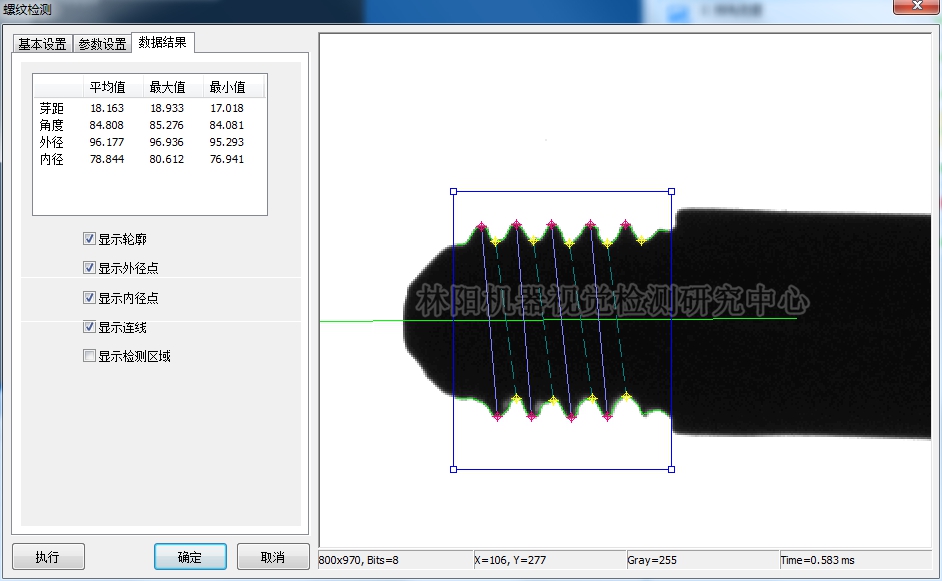

　　检测结果如图6所示

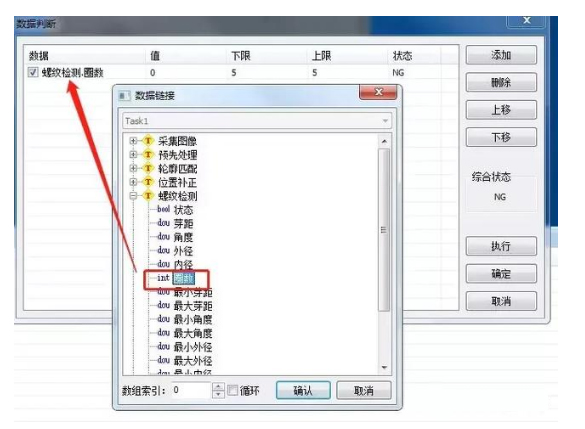

　　6.数据判断。添加“数据判断”工具至流程栏，设置螺纹的圈数上下限均为5，如下图7所示。

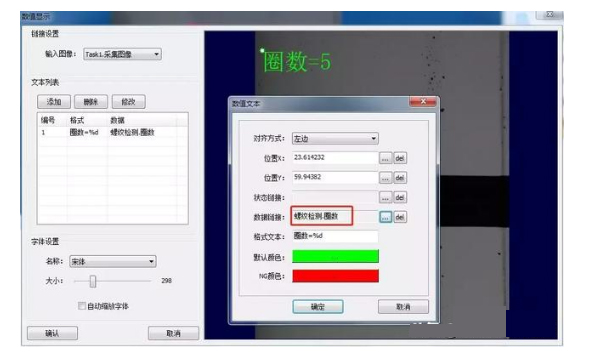

　　7.数值显示。添加“数值显示”工具至流程栏，数据链接为螺纹圈数，如下图8所示

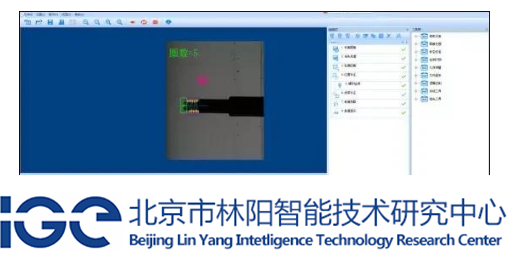

　　 终结果如下图

　　总结：在视觉检测中，处理的过程一般包括图像输入、图像定位、检测工具、输出结果。在本次案例中，图像定位的工具是轮廓匹配与位置补正，检测工具是螺纹检测，结果是显示螺纹的圈数。
