光伏电池板检测，太阳能电池板表面检测系统
返回列表作者：林阳机器视觉解决 发布日期： 2021.03.02 浏览：189 关键词：光伏电池板检测、太阳能电池板表面缺陷检测、电池板表面缺陷检测、机器视觉检测方案、光伏电池板检测兆维
摘要：太阳能电池板作为新能源光电转化 基本的单元,越来越受到重视和利用。那么,在生产过程中,如何减少太阳能电池板破损率和硅材料的使用量,提高成品的合格率及成品等级都影响太阳能板的质量以及性能。
太阳能电池板表面缺陷检测系统：
太阳能电池板，又称晶体硅电池板。太阳能电池板作为太阳能发电系统中的核心部件，其尺寸及外观质量都有着严格的工艺要求。板上的印制线路尺寸越来越小，精度也越来越高，因此对产品的质量性能检测带来巨大的挑战。以往参数的测量主要是通过操作员或辅以其它检测工具（如千分尺、放大镜等）进行目测，因此大多数产品必须离开产品生产线单个进行测量。由于产品面积大，精度高，人工测量已经完全不能满足检测要求，严重影响了产品的生产效率。
林阳智能视觉自主开发的太阳能电池板自动视觉检测系统，将检测测量过程完全避免人员干预，实现 率、高重复性、高可靠性的检测测量流程。目前，该设备已经通过国内多家太阳能电池板生产产家的验收与使用，成功应用在国内、外太阳能电池板生产流水线上，确保了生产线的产能以满足日益增长的太阳能产品市场。
视觉软件：太阳能电池板检测系统
视觉硬件：LED光源、光源控制器、工业线阵CCD相机、图像采集卡、工控机、工业定焦低畸变镜头等
运动部件：工业PC、运动控制卡等
控制部件：I/O板卡，太阳能电池板吸放电控系统
[检测内容]
太阳能电池板印制表面线路间距测量检测。
太阳能电池板印制表面线路断路、短路判别。

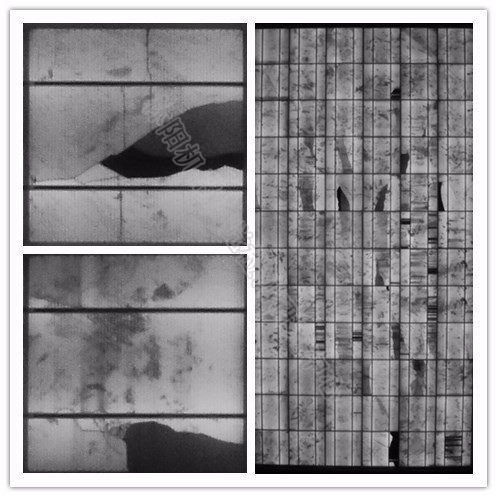

太阳能电池板印制表面划伤、污点、污质检测。
检测速度(视觉部分)平均
印制线路间距测量，精度±0.01mm以内，重复精度达±0.005mm
太阳能电池板印刷线路断路、短路识别率100%
太阳能电池板印制表面划伤、污点、污质等别率为99.2%
产品自动上下料，不良品报警提示。

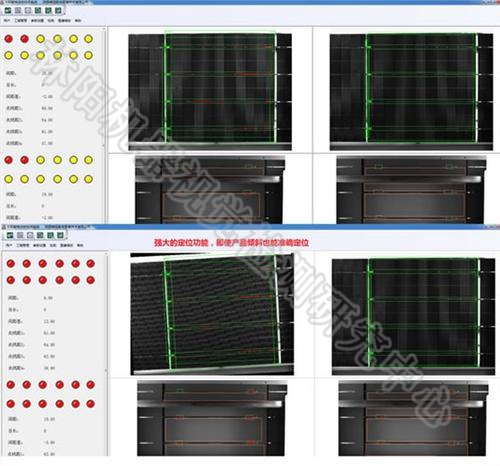

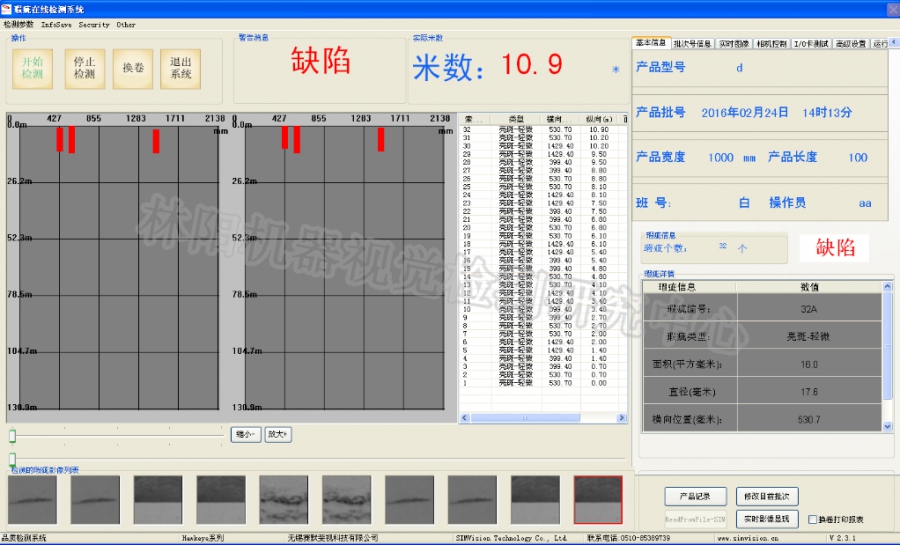

检测结果实时显示，测量数据实时保存。
制程参数管理功能，可设置并保存多种规格产品的检测参数
具备数据统计功能，如不良品类型、数量及合格率等，具有SPC统计分析功能
系统度稳定、可重复性高等
印制线路间距测量，精度±0.01mm以内，重复精度达±0.005mm
太阳能电池板印刷线路断路、短路识别率100%
太阳能电池板印制表面划伤、污点、污质等别率为99.2%
